2024-04-28 09:30
已查看100次
1范围
本标准规定了纸和纸板厚度的测定方法。
本标准适用于各种单层或多层的纸和纸板,但不适用于瓦楞纸板。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 450---2002纸和纸板试样的采取(eqv ISO 186:1994
GB/T 451.2—-2002纸和纸板定量的测定(eqv ISO 536:1995)
GB/T 10739--2002纸、纸板和纸浆试样处理和试验的标准大气条件(eqv ISO 187:1990)3术语
本标准采用下列定义。
检测仪器：
PTT-03A厚度试验仪
3.1厚度thickness
纸或纸板在两测量面间承受一定压力,从而测量出的纸或纸板两表面间的距离,其结果以毫米或微米表示。
3.2单层厚度single sheet thickness
采用标准试验方法,对单层试样施加静态负荷,从而测量出的纸或纸板的厚度。
3.3层积厚度bulk thickness
采用标准试验方法,对多层试样施加静态负荷,从而测量出多层纸页的厚度,再计算得出单层纸的厚度。
3.4单层紧度single sheet density
单位体积纸或纸板的质量,由单层厚度计算得出,以克每立方厘米表示。
3.5层积紧度bulk density
单位体积纸或纸板的质量,由层积厚度计算得出,以克每立方厘米表示。注:单层厚度常简称为厚度,单层紧度常简称为紧度。
4原理
4.1在规定的静态负荷下﹐用符合精度要求的厚度计,根据试验要求测量出单张纸页或一叠纸页的厚度,分别以单层厚度或层积厚度来表示结果。
4.2根据纸或纸板的定量和单层厚度或层积厚度,分别计算出单层紧度或层积紧度。
5仪器测定要求
厚度仪装有两个互相平行的圆形测量面,将纸或纸板放入两测量面间进行测量。测量过程中测量面间的压力应为(100士10)kPa ,采用恒定荷重的方法,以确保两测量面间的压力均匀,偏差应在规定范围内。
特殊纸或纸板按产品标准的规定,可采用不同压力进行测定。
两个测量面组成厚度计的主体,即一个测量面被固定,另一个测量面能沿其垂直方向移动。其中一个测量面的直径为(16.0士0.5)mm,另一个测量面的直径不应小于此值,这样在测量厚度时受压测量面积通常为200 mm2。

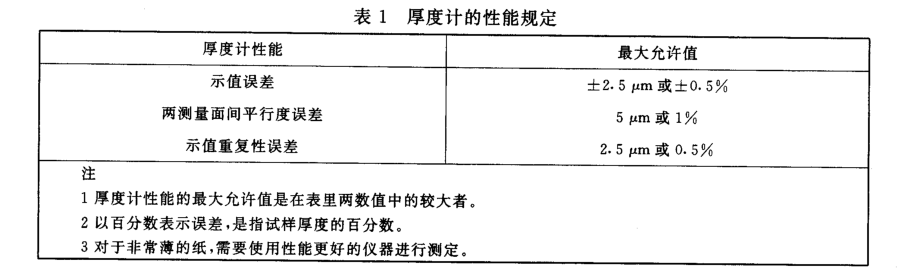

当厚度计的读数为零时,较小的测量面的整个平面应与较大测量面接触。厚度计的性能要求,厚度计应符合表1的规定。
6试样的采取
试样的采取应按GB/T 450的规定进行,平均样品的张数应不少于5张。7试样处理
按GB/T 10739进行温湿处理。8厚度计的校验
常用的厚度计需定期校准其示值重复性误差、示值误差及两测量面间的压力和平行度。当测量薄型纸时,应在测试温度下校对厚度计。
9试验步骤
9.1 单层厚度的测定
将五张样品沿纵向对折,形成10层。然后沿横向切取两叠1/100 m2的试样,共计20片试样。用厚度计分别测定每片试样的厚度值,每片试样应测定一个点。如果测定单层紧度,应用天平称取20片试样的质量,并按GB/T 451.2计算出定量。
9.2层积厚度的测定
从所抽取的五张样品上切取40片试样,每10片一叠均正面朝上层叠起来,制备成四叠试样。用厚度计分别测定四叠试样的厚度值,每一叠测定三个点。如果测定层积紧度﹐应用天平称取40片试样的质量,并按GB/T 451.2计算出定量。
9.3 横幅厚度差的测定
随机抽取一整张纸页,沿横向纸幅均匀切取不少于六片试样,用厚度计分别测定每片试样的厚度值。每片试样测定三个点,取其平均值作为该片试样的测定结果。
9.4 测定过程
首先调好仪器零点,将试样放入张开的测量面间。测试时慢慢地以低于3 mm/s 的速度将另―测量面轻轻地移到试样上,注意应避免产生任何冲击作用。待指示值稳定后,但应在纸被“压陷"下去前读数，通常在(2～5)s内完成读数,应避免人为地对厚度计施加任何压力。
10结果的表示10.1厚度
计算每片试样的厚度平均值,得到单层厚度。计算多层厚度的平均值,再除以层数,得到层积厚度。厚度均以毫米或微米表示,修约至三位有效数字(对于过薄的纸,可按产品标准取有效数字)。
10.2横幅厚度差

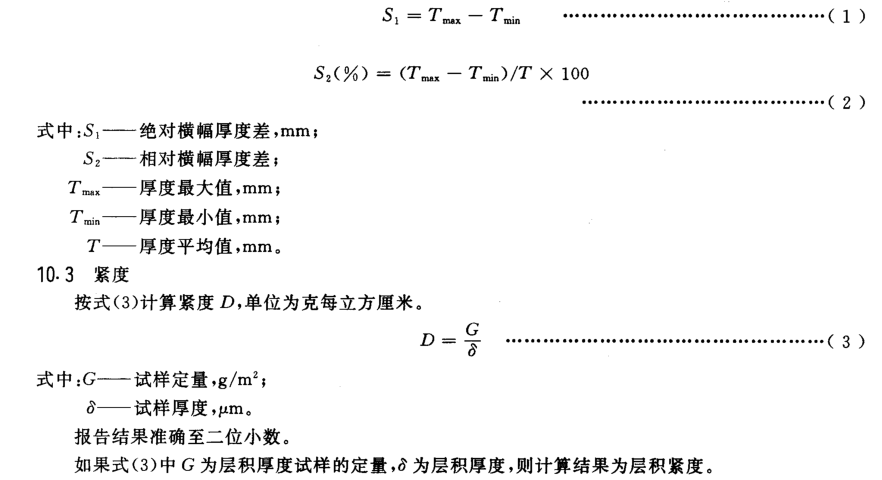

绝对横幅厚度差与相对横幅厚度差分别按式(1)和式(2)进行计算。
查看更多 >
查看更多 >
查看更多 >
查看更多 >
查看更多 >
查看更多 >
全国免费客服电话 : 18615268674
固定电话 : 0531-58531949
邮箱 : info@paratronix.cn
地址 : 济南市天桥区蓝翔路15号
联系我们
