GB 21027-2020学生用品的安全通用要求笔套的空气流量试验

2024-05-20 09:39

已查看126次

F.1原理

把被测笔套插人适当直径的弹性软管内,空气流经软管时,在两个方向分别测量压差。

F.2设备

F.2.1气源,频率不限,在4 kPa~50 kPa的压力范围内供气量至少为25 L/min。

F.2.2流量调节器,能控制流量,准确度为士0.1 L/ min。

F.2.3 流量计﹐能测量范围在5 L/min~10 L/min的流量,准确度为±0.2 L/ min。

F.2.4 压力表,能测量至少4.00 kPa压力,准确度为士0.01 kPa。

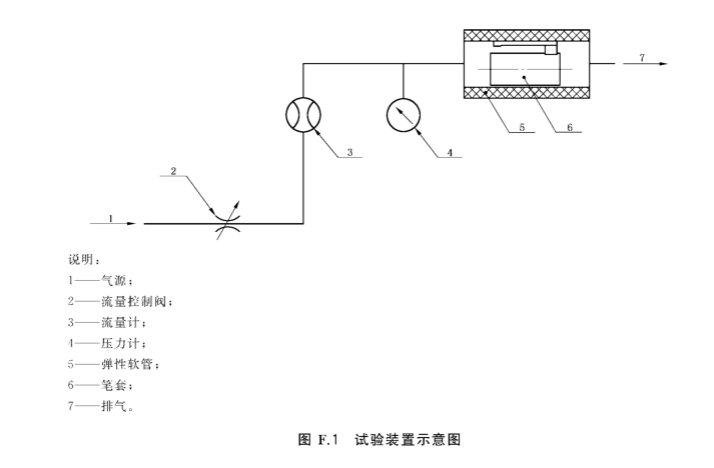

F.2.5连接和软管﹐按图F.1将上述设备连接成试验装置。

F.2.6﹑弹性软管,测量被测笔套最宽处,选择内径为被测笔套外接圆直径80%~85%的软管;其壁厚为(0.75土0.25 ) mm,邵氏硬度A(55士10》。

注，直径适合笔套的软管可能难以获得,必要时,可采用浸渍成型技术来制造软管。

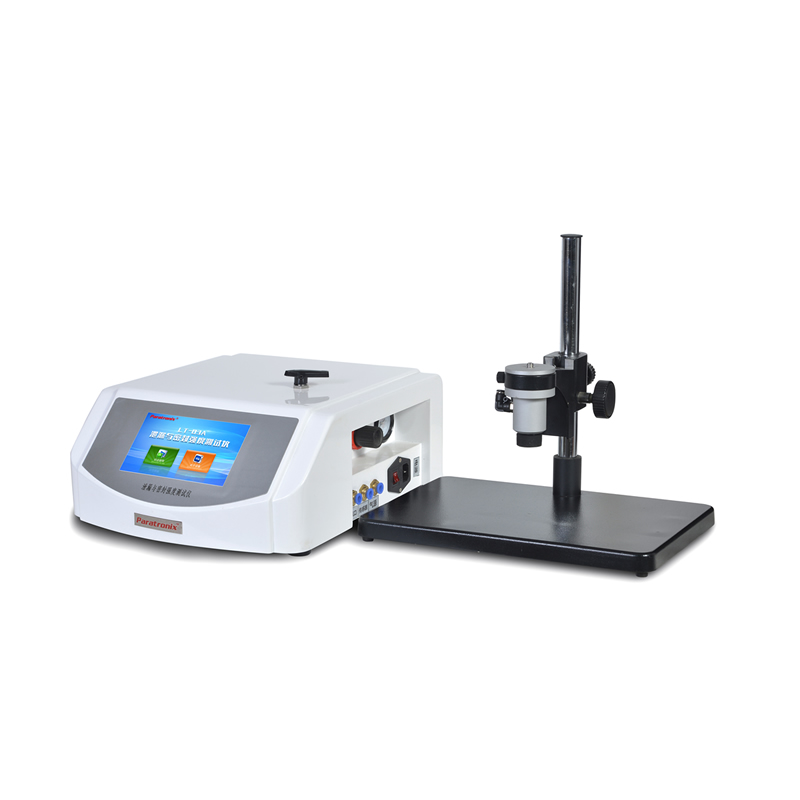

LT-03A泄漏与密封强度测试仪


F.3程序

F.3.1切取适当长度的弹性软管(见F.2.6),使得笔套插入并与试验装置连接时笔套两端均有宽松的空间。用肥皂水或其他合适的低黏度润滑剂涂抹软管内壁。笔套应插至软管中部,并尽量保持与软管轴线平行。

F.3.2用适当的接头和弹性软管把弹性软管/笔套组件(见F.3.1)连接到图F.1所示的试验装置上。开启气源和调节流量﹐当压力表显示压差为1.33 kPa时,记录在此压力下流量计的示值。

F.3.3 关闭气源,取下弹性软管/笔套组件,反向与装置连接v重复F.3.2的试验。给出每个方向测得的流量值。

F.3.4记录每个笔套两个方向的空气流量和最小值,必要时记录所用弹性软管的内径。
