GB/T 3923.1-2013断裂强力和断裂伸长率的测定

2024-05-24 09:32
已查看121次

纺织面料的种类:棉织面料、麻织面料、丝绸面料、呢绒面料、化纤面料、混纺面料、以上就为大致介绍了七大种类的纺织面料,当然在有的面料下面还有一些细分的类别,各中纺织面料都有自己的优缺点,大家在选择物品的时候可以参考看看,不同的面料有不同的用途,当然纺织面料用的较多的还是服装行业。本篇文章山东普创工业科技有限公司根据国家标准GB/T 3923.1-2013纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定(条样法)为您提供测试方案。

等速伸长:在整个试验过程中,夹持试样的夹持器一个固定、另一个以恒定速度运动,使试样的伸长与时间成正比的一种拉仲试验仪器。

条样试验:试样整个宽度被夹持器夹持的一种织物拉伸试验。

隔距长度:试验装置上夹持试样的两个有效夹持点之间的距离。

注:夹钳的有效夹持点(线)可用下述方法检查:将附有复写纸的白纸夹紧,使纸上产生夹持纹。

初始长度:在规定的预张力下,试验装置上夹持试样的两个有效夹持点之间的距离。

检测设备:

ETT-AM电子拉力试验机


预张力:在试验开始时施加于试样的力。

注:预张力用于确定试样的初始长度

伸长:因拉力的作用引起试样长度的增量,以长度单位表示。

伸长率:试样的伸长与其初始长度之比,以百分率表示。

断裂伸长率:在最大力的作用下产生的试样伸长率。


试样准备:

对于机织物,试样的长度方向应平行于织物的经向或纬向,其宽度应根据留有毛边的宽度而定。从条样的两侧拆去数量大致相等的纱线,直至试样的宽度符合规定的尺寸。毛边的宽度应保证在试验过程中长度方向的纱线不从毛边中脱出。

注。对一般机织物,毛边约为5 mm或15根纱线的宽度较为合适。对较紧密的机织物,较窄的毛边即可,对较稀松的机织物,毛边约为10 mm.

对于每厘米仅包含少量纱线的织物,拆边纱后应尽可能接近试样规定的宽度。计数整个试样宽度内的纱线根数,如果大于或等于20根,则该组试样拆边纱后的试样纱线根数应相同;如果小于20根,则试样的宽度应至少包含20根纱线。如果试样宽度不是50 mm±0.5 mm,试样宽度和纱绒根数应在试验报告中说明。

对于不能拆边纱的织物,应沿织物纵向或横向平行剪切为宽度为50 mm的试样。一些只有撕裂才能确定纱线方向的机织物,其试样不应采用剪切法达到要求的宽度。

湿润试验的试样:

1.如果还需要测定织物湿态断裂强力,则剪取试样的长度应至少为测定干态断裂强力试样的2倍。给每条试样的两端编号﹑扯去边纱后,沿横向剪为两块,一块用于测定干态断裂强力,另一块用于测定湿态断裂强力,确保每对试样包含相同根数长度方向的纱线。根据经验或估计浸水后收缩较大的织物,测定湿态断裂强力的试样的长度应比测定干态断裂强力的试样长一些。

2.湿润试验的试样应放在温度20 ℃+2℃的符合GR/T 6682规定的三级水中浸渍1h 以上,也可用每升含不超过1g非离子湿润剂的水溶液代替三级水。

注,对于热带地区,温度可按GB/T G529规定。

设定隔距长度:

对于断裂伸长率小于或等于75%的织物,隔距长度为200 mm士1 mm;对于断裂伸长率大于75%的织物,隔距长度为100 mmi1 mm).

设定拉伸速度:

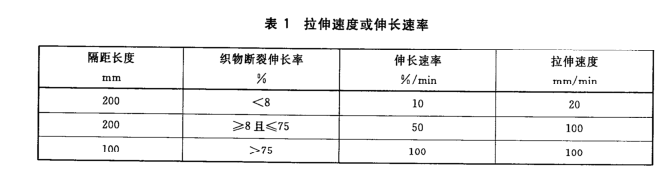

根据表1中的织物断裂伸长率,设定拉伸试验仪的拉伸速度或伸长速率。


松式夹持:

采用松式夹持方式夹持试样的情况下﹐在安装试样以及闭合夹钳的整个过程中其预张力应保持低于给出的预张力,且产生的伸长率不超过2%.

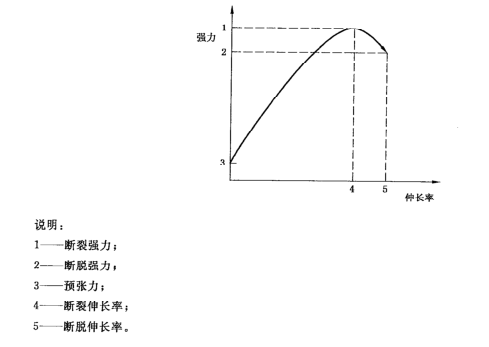

计算断裂伸长率所需的初始长度应为隔距长度与试样达到预张力的伸长之和。试样的伸长从强力-仲长曲线图上对应于9.3.3中给出的预张力处测得。

如果使用电子装置记录伸长,应确保计算断裂伸长率时使用准确的初始长度。

采用预张力夹持:

根据试样的单位面积质量采用如下预张力:a)200 g/ m":2 N;

b)>200 g/m2且≤500 g/m2:5 N;c>500 g/m3 :10 N.

注:断裂强力较低时.可按断裂强力的(1士0.25)%确定预张力。


联系我们

售前咨询电话

18615268674
