JC 655-1996石英玻璃制品内应力检验方法

2024-06-12 10:30
已查看157次

1主题内容与适用范围

本标准规定了石英玻璃制品内应力检验的试样,仪器、检验步骤,应力计算及检验报告。本标准适用于石英豉璃制品内应力的检验。

2试样

2.1试样应为未经其他试验的石英玻璃制品,数量为三块。

2.2试样需预先在实验室内故置30min以上。

3仪器

3.1偏光应力仪应符合下列技术要求3.1.1光源为白炽灯或日光灯。

3.1.2在使用偏光元件进行观察时,光场边沿的光亮度不小于308cd/M。

3.1.3 亮场的光偏振度在任何一点都不小于99%.

3.1.4在起偏镜与检偏镜之间能分别置入光程差为560nm(或540nm)的全波片(灵敏色片)或1/4波片。

3.1.5检偏镜应安装成能相对于起偏镜和全波片或1/4波片旋转,并且有旋转角度的测量装置(度盘分度值为1°)。

设备推荐

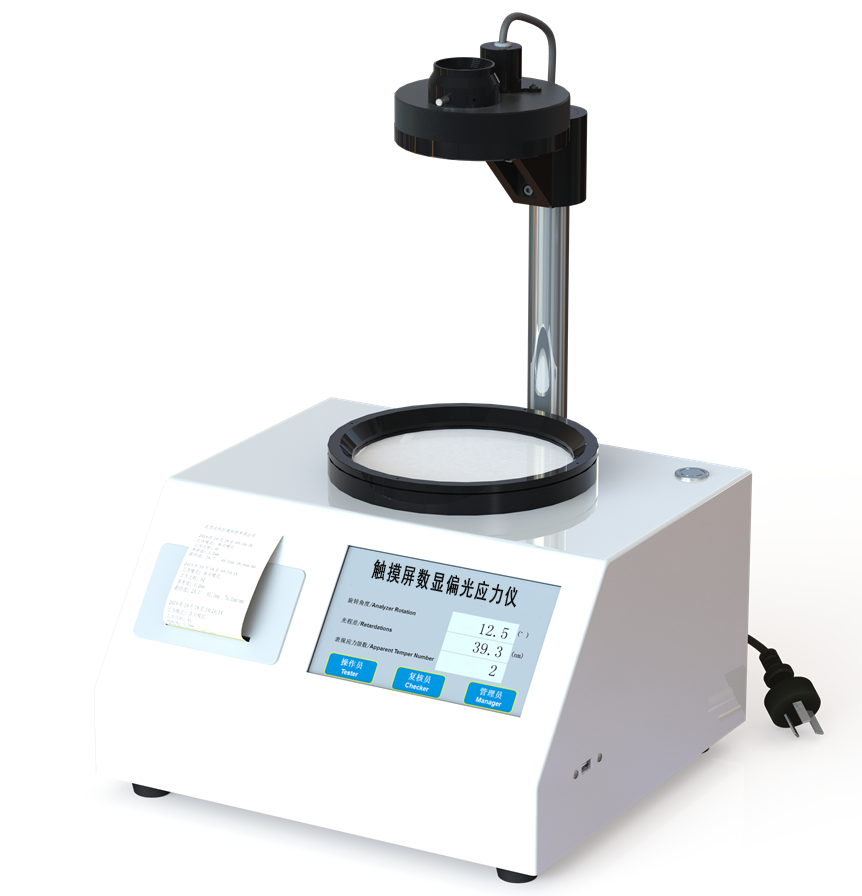

 SG-03S偏光应力仪


4试验步骤

4.1将偏光应力仪1/4波片置入视场,调整偏光应力仪零点,使其呈暗视场。

4.2试样底部或类似底部的检验

4.2.1把试样放入视场,从口部观察底部,此时视场中会出现暗十字,如果试样应力小,则暗十字模糊不清。

4.2.2选定测定点旋转检偏镜,此时暗十字分离成两个沿相反方向移动的条纹,随着暗区的外移,在条纹凹侧会出现蓝灰色,凸侧会出现褐色。

旋转检偏镜直至测定点出现的蓝灰色刚好被褐色取代为止。记录此时应力值(6).

4.2.3绕轴线转动试样,一旦有蓝灰色出现,则旋转检偏镜,使蓝灰色被褐色取代,继续绕轴旋转试样,直至试样不再出现蓝灰色为止。记录此时应力值,即为最大应力点的应力值。

4.2.4测量并记录最大应力点的通光厚度。

4.3 .试样侧壁或类似侧壁的内应力检验

4.3.1将偏光应力仪的1/4波片置入视场。调整偏光应力仪零点,使其呈暗视场。

4.3.2把试样放入视场中,使试样的轴线与偏振平面虚45°,这时侧壁上出现亮暗不同的区域,绕轴线旋转试样,找最大应力区。选取最亮处为最大应力点。

4.3.3旋转检偏镜,直至试样侧壁上被测点的蓝灰或灰白于涉色刚好变成褐色为止。

4.3.4记录测得最大应力点的检偏镜旋转角度及该处的壁厚(为两璧厚之和)。5结果计算

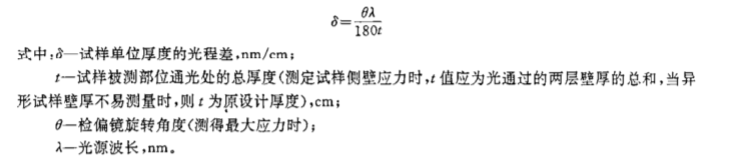

5.1应力大小以双折射光程差表示,按下式计算:


5.2结果评定

以测得每个试样底部和侧壁的最大光程差,表示该试样的应力大小。

6检验报告

6.1采用的标准名称及标准号。

6.2试样名称,规格﹑数量及来源,试样编号。

6.3每个试样的应力数用双折射光程表示,nm/cm,并注明检验部位。

6.4检验结果。

6.5检验地点、日期、检测仪器及检验人员签名。
