GB T 20042.7-2014质子交换膜燃料电池第7部分:炭纸特性测试方法

2024-06-14 10:08

已查看91次

炭纸就是碳布，又称为碳纤维纸，是燃料电池实验的专用材料，既气体扩散层，气体扩散层为燃料电池的心脏的材料。本篇文章由山东普创工业科技有限公司根据标准GB/T 20042.7-2014为您提供质子交换膜燃料电池第7部分:炭纸特性测试方法之拉伸强度的测定测试方法。
检测仪器：

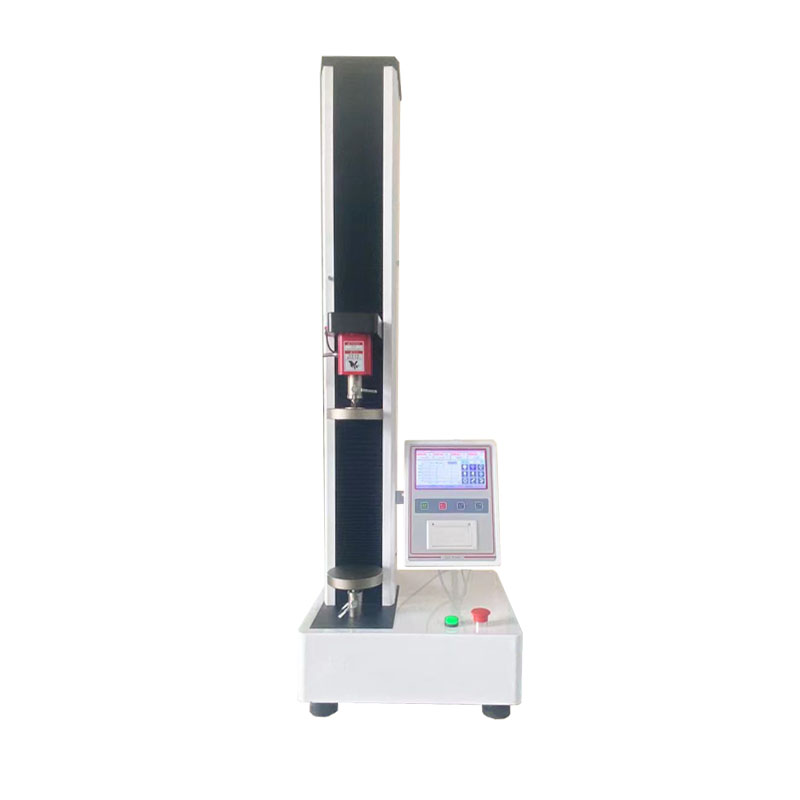

ETT-AM电子拉力试验机


试验方法：
1.按GB/T 1040.3—2006中的规定,将试样分成纵向和横向（没有方向的样品任意取一种方向)等间隔裁取一定尺寸(70 mm×10 mm)的长条形试样。
2.采用长度测量仪测量每个试样的宽度
3.按照第6章方法测量样品的平均厚度d。

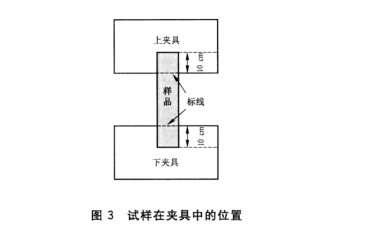

4.将试样置于试验机的两夹具中(如图3所示)。试验机上、下夹具的中心线应与试样受力的方向平行,且在受力过程中保持试样在同一平面。测试过程中,试样不得在夹具内滑动,试验夹具也不应引起试样在夹具处断裂。夹具内应衬橡胶之类的弹性材料。

5.在机械性能试验机上进行拉伸强度试验。拉伸速度应在10 mm/min~100 mm/min范围内。
6.样品断裂后,读取相应的负荷值。若试样在标线±5 mm内某处断裂时,表示试样夹持不正，该结果应弃去不计。
7.样品按每个试验方向为一组,每组样品数应满足5次有效试验的要求。
数据处理

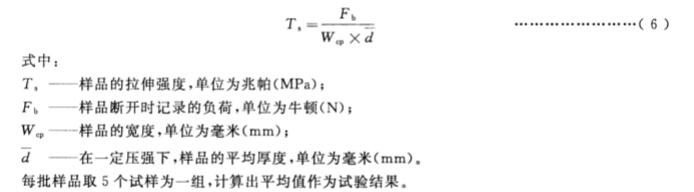

根据读取的断裂最大负荷及相应的样品宽度,按式(6)计算样品的拉伸强度:
