ISO 6383-1 塑料.薄膜和片材耐撕裂性测定.第 1 部分:分岔裤型撕裂法

2024-07-12 09:57
已查看120次

国际标准化组织(ISO)是世界性的国家标准团体(ISO成员团体)的联合机构。制订国际标准的工作由ISO技术委员会进行。凡对某--个技术委员会已经确立的项目感兴趣的任何成员团体都有权派代表参加该技术委员会,政府的或非政府的国际组织,经与ISO联系,也可参加此工作。ISO与国际电工委员会(IEC)在电工技术标准化的所有题材方面密切合作。

1范围

本标准规定了用裤形撕裂法测定塑料薄膜和薄片的耐撕裂性能。

本标准适用于厚度在l mm 以下的软质、硬质材料的薄膜或薄片所切取的标准裤形试样的耐撕裂性能的测定﹐只要材料在试验中不产生脆性破坏,则试验是有效的。

本标准不适用于测定泡沫材料的耐撕裂性能。

测试原理:

在试样长轴方向上切缝至/处,使其切口所成的两“裤腿"上经受拉伸试验,测出沿长轴方向撕裂所需的力。

检测仪器:

TDT-10A撕裂度测试仪


试样制备:

7.1试样的形状和尺寸如图1所示,试样中央的切口长度为(75±1)mm.

7.2试样应裁切得边缘光滑无缺口,建议使用低倍放大镜检查有无刻痕,特别注意检查试样中央的切口顶端。

7.3某些类型的薄膜和片材,耐撕裂性能可能随膜面方向而变化。所以﹐试样应分别从纵向和横向裁切,裁取方法如图⒉所示3]。


7.4裁切试样的数量,应保证在受试材料的纵向和横向上至少各测出五次撕裂力。8试验速度

试验速度为:(200士20)mm/min'29状态调节

除另有规定外,试样应在GB 2918规定的标准环境中进行状态调节,时间不少于4 h,并在此环境下进行试验。

10步骤

10.1按GB/T6672规定的测量装置测量试样厚度,但对于很薄的薄膜或压花膜,则用ISO 4591规定的方法测量厚度。

10.1.1按GB/T 6672规定的方法测量时,在试样切口顶端到试样的对边之间等距离的三个点上测量厚度,取其算术平均值。

10.1.2按ISO 4591规定的方法测量时,应取薄膜样品的平均厚度作为试样厚度。

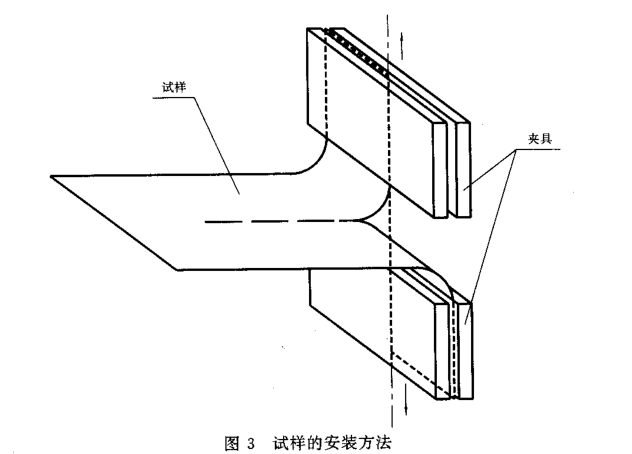

10.2调整夹具初始间隔为75 mm,安装试样,使试样主轴线与夹具中心的连线重合,如图3所示,将试样夹牢。


10.3按规定设定好试验速度后,开动试验机并记录裂口扩展过试样无切口的整个长度所需的负荷。


联系我们

售前咨询电话

18615268674
