中国药典4008热合强度测定法

2024-07-24 09:30
已查看88次

对于热合在一起的材料,用从接触面进行分离时产生的力,反映材料的热合强度。热合强度系指将规定宽度的试样,在一定速度下,进行T型分离或断裂时的最大载荷。

本法适用于塑料热合在塑料或其他基材(如铝箔等)上的热合强度及塑料复合袋的热合强度的测定。

检测仪器:

ETT-AM多种材料试验机


仪器装置可用材料试验机进行测定,或能满足本试验要求的其他装置。仪器的示值误差应在实际值的±1%以内。

材料:

试验环境应在温度23℃士2℃,相对湿度50%士5%环境条件下进行以下试验。

试样制备根据产品项下规定的热合条件,裁取合适大小的样品在热封仪上进行热合。从热合中间部位纵向、横向裁取15.0mm土0.1mm宽的试样各5条。试样应在温度23℃士2℃,相对湿度50%士5%环境中放置4小时以上。

袋:


试验环境样品应在温度23℃士2℃、相对湿度50%士5%的环境中放置4小时以上,并在此条件下进行以下试验。

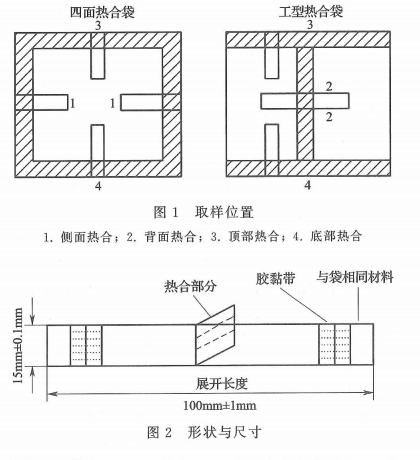

试样制备如图1所示,分别在袋的不同热合部位,裁取15.Omm士0.1mm宽的试样总共10条,各部位取样条数相差不得超过1条。展开长度100mm士1mm,若展开长度不足100mm土1mm时,可按图⒉所示,用胶黏带粘接与袋相同材料,使试样展开长度满足100mm土1mm要求。

测定法―取试样,以热合部位为中心,打开呈180°,把试样的两端夹在试验机的两个夹具上,试样轴线应与上下夹具中心线相重合,并要求松紧适宜,以防止试验前试样滑脱或断裂在夹具内。夹具间距离为50mm,试验速度为300mm/ min土30mm/ min,读取试样分离或断裂时的最大载荷。

若试样断在夹具内,则此试样作废,另取试样重做。结果判定惇试验结果,材料以纵向、横向10个试样的算术平均值,袋以不同热合部位10个试样的平均值作为该样品的热合强度,单位以N/15mm表示。


联系我们

售前咨询电话

18615268674
