GB 9639.1塑料薄膜和薄片抗冲击性能试验方法 自由落镖法

2024-08-09 10:27
已查看56次

1.1GB/T9639的本部分规定了在给定高度的自由落镖冲击下,测定塑料薄膜和薄片试样破损数量达50%时的能量。以冲击破损质量表示。

本部分适用于塑料薄膜和厚度小于1 mm的薄片。

1.2 两种试验方法

1.2.1 A法:落镖头部直径为(38士1)mm,下落高度为(0.66士0.01)m。 适用于冲击破损质量为0, 05 kg~2 kg的材料。

1.2.2B法:落镖头部直径为(50士1)mm,下落高度为(1.50士0.01)m。适用于冲击破损质量为0.3 lkg--2 lkg的材料。

1.3梯级法试验时用于改变落体质量的配重块质悬应相同,根据前-一个试样是否破损,利用配重块减少或增加落体质量.

检测仪器:FB-30J落镖冲击试验机

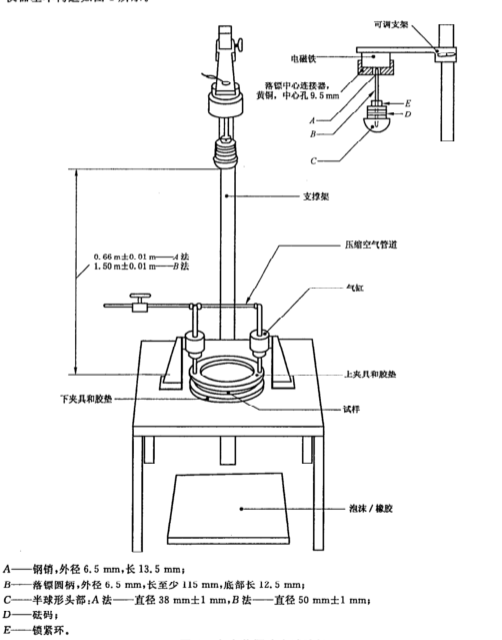

2仪器准备

2.1选择A法或B法对仪器进行设置。

2.2使电磁铁通电,将落镖的圆柄垂直插人磁性连接器里。调整落体下格商度(从被夹试样表面到落镖头部的底部表面的垂直距离)至(0.66+0. 01 )m(A法)或(1. 50士0. 01)m(B法).

警告;为安全起见,调节高度时应移走落镖。


2.3将预试验试样紧固于环形夹具之间,落镖上不加配重块,断开电磁铁释放落镖,观察落镖冲击试样点,蒂镖由试样表面弹开后应及时捕捉。必要时调整电磁铁位置,重复预试验,直到落镖重复冲击被夹试样中心位置.

2.4检查试样 任何滑动的迹象。如果有滑动,该试验结果应舍弃。随着落体质量和下落高度的增加,试样滑动的可能性会增大,有些材料的滑动会更厉害。下列两种方法用T检查试样是否滑动。

2.4.1在落镖下落 前,沿上夹具内壁,在试样表面用记号笔画-一个圆圈,但对试样只能施加记号笔本身的压力。待落镖下落后移开试样前,用另外一种颜色的记号笔画一圆圈,如果在圆周的任何一位置出现双线,则表示存在滑动。

警告:为安全起见。画圆圈时应移走落镖.

2.4.2对于采用橡胶垫圈贴细纱布或砂纸的方式夹紧试样,只需检查冲击后试样夹紧部位的划痕,如果有,则表明存在滑动。

想了解更多详细资料请关注我们山东普创工业科技有限公司!


联系我们

售前咨询电话

18615268674
