GB∕T 232-2024 金属材料弯曲试验方法

2024-09-12 09:28

已查看131次

本文件描述了测定金属材料承受弯曲塑性变形能力的试验方法。

本文件适用于金属材料相关产品标准规定的试样的弯曲试验，不适用于金属管材全截面和金属焊接接头的弯曲试验，金属管材和金属焊接接头的弯曲试验由其他标准规定。

测试原理

弯曲试验是以圆形、方形、矩形或多边形横截面试样在弯曲装置上经受弯曲塑性变形，不改变加力方向，直至达到规定的弯曲角度。

弯曲试验时，试样两臂的轴线保持在垂直于弯曲轴的平面内。在弯曲180°的弯曲试验中，按照相关产品标准的要求，可将试样弯曲至两臂直接接触或相互平行且相距规定距离，可使用垫块控制规定距离。

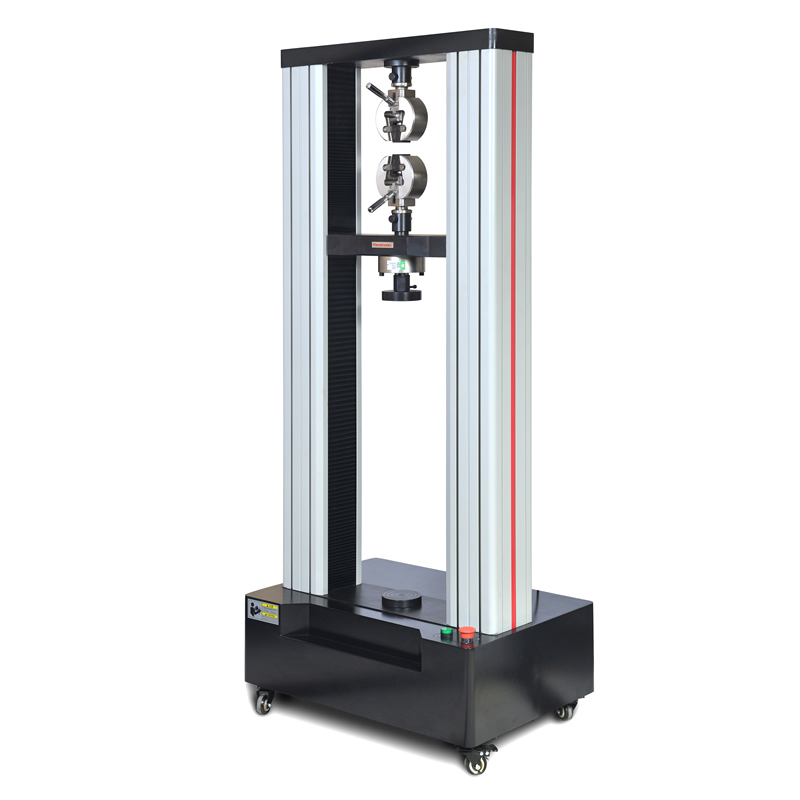

检测仪器推荐：ETT-C万能材料试验机


警告:试验过程中应采取足够的安全措施和防护装置。

测试：

1 试验- -般在10C" 35C的室温范围内进行。对温度要求严格的试验，试验温度应为(23士5)

2按照相关产品标准规定，应采用下列方法之一完成试验:

a)试样在给定的条件和力作用下弯曲至规定的弯曲角度;

b)试样在力作用下弯曲生两臂相距规定距离且相互平行，

e)试样在力作用丁弯曲至画臂直接接触。

8.3试样弯曲至规定弯曲角度的试验。应将试样放于两支辊或V型模具上，试样轴线应与弯曲压头轴线垂直，弯曲压头在两支辊之间的中点处对试样连续施加力使其弯曲，直至达到规定的弯曲角度。弯曲角度a可以通过测量弯曲压头的位移计算得出，见附录B.试样-端固定，绕弯曲压头进行弯曲，可绕过弯曲压头，直至达到规定的弯曲角度。

对于三种方法,应缓慢施加弯曲力，以使材料能够自由地进行塑性变形。当出现争议时，弯曲压头的位移速率应为(1.0士0.2) mm/s。使用上述方法如不能直接达到规定的弯曲角度，应直接施力压试样两端使其进一一步弯曲，直至达到规定的弯曲角度。

8.4试样弯曲至两臂相互平行的试验。首先对试样进行弯曲,然后将试样置于两平行压板之间，连续施加力压其两端使之进一步弯曲，直至两臂平行。试验时可加或不加垫块。垫块厚度应按相关标准或协议规定。

8.5试样弯曲至两臂直接接触的试验，首先对试样进行预弯曲，然后将试样置于两平行压板之间，对试样两端连续施加压力进行进一步弯曲，直至两臂直接接触。
