1范围
本标准规定了炭素材料透气度测定原理、仪器设备、试样、试验步骤、试验结果、试验误差。本标准适用于室温下炭素材料的测定﹐也适用高炉用耐火材料透气度的测定。
2原理
气体在一定压力下通过试样的程度称为透气度。具有一定压力的气体在层流条件下通过试样,测定试样两端气体的压差和通过试样的流量,即可计算出试样的透气度。
检测仪器：

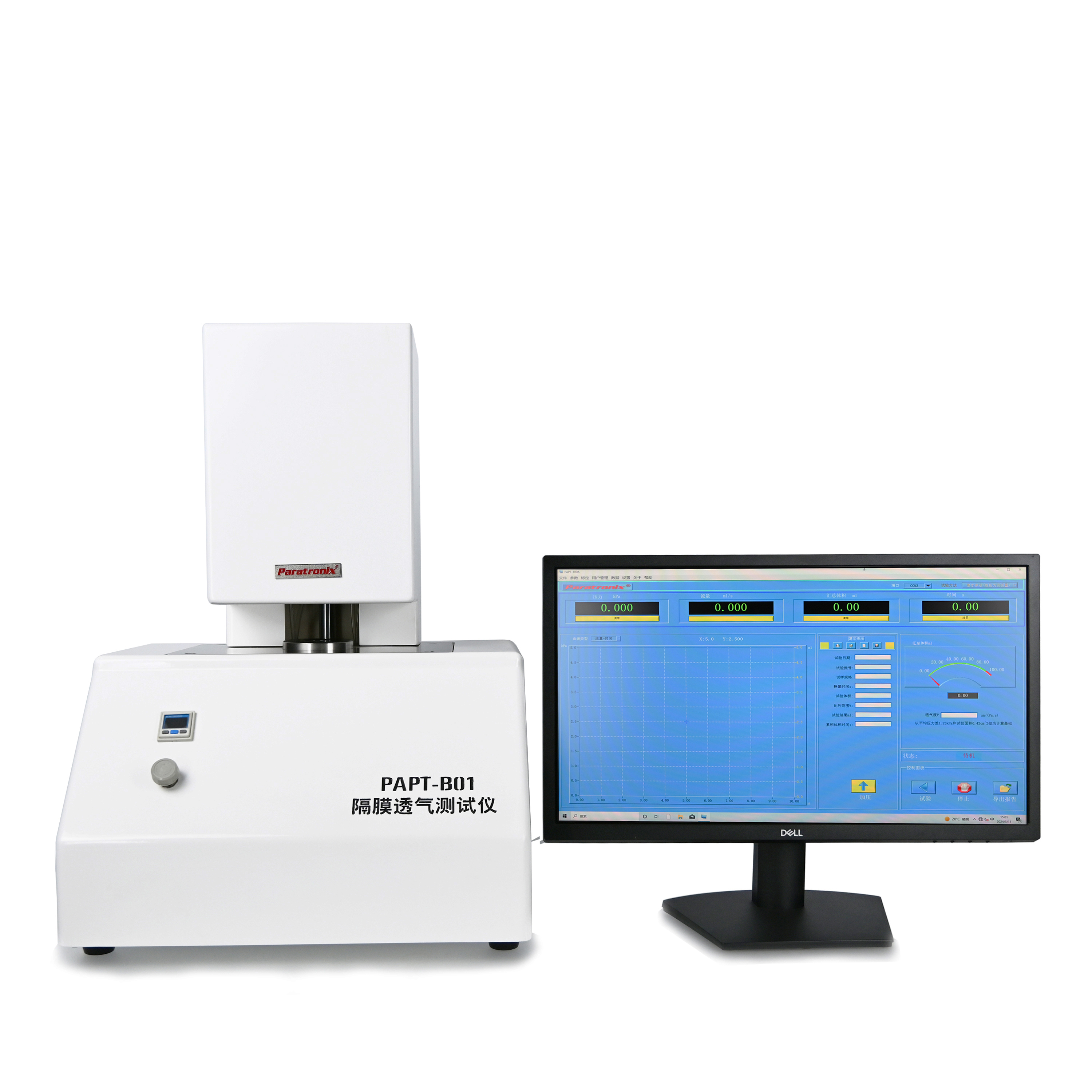

PAPT-B01透气度测试仪
3仪器设备
3.1透气度测定仪,如图1。
3.2试样夹持器:由试样筒、盖板和底座组成,如图2。
3.3干燥箱;室温一200℃.
3.4﹑游标卡尺:测量范围0～200 mm,精度0.02 mm,3.5秒表。
3.6氮气。
4试样制备
取样时应去掉制品疏松﹑粗糙的表层﹑然后随机取样,每批产品取两个试样，试样的尺寸为(50 mm±0.5 mm),高(50 mm士0.5 mm),试样的轴线对其端面的垂直度不大于0.5 mm,试样表面应光洁。加工好的试样在(110℃土5℃)干燥箱中烘干2 h,冷却至室温备用。
5试验步骤
5.1测量试样的直径和高度,精确至0.1 mm。
5.2进行空白实验,以检查测量系统的气密性。用透气度为零的材料制成与试样尺寸相同的标样,按5.3～~5.4操作。将压力调至9.8×10' Pa(1 000 mmH;O)。如果在 30 min 内水位不变﹐则认为测量系统是密闭的。
5.3将试样放入试样夹持器中,用盖板将试样压紧。
5.4向衬在试样简内的乳胶套充氮气,密封试样罃面。充气压力在0.2 MPa~0.3 MPa之间。5.5缓慢给高位水箱注水,直至U型压力计的压力稳定。
5.6压力稳定后,开始记时,同时记录压差读数,记录水位上.升60 mm的所需时间。如果水位上升很慢﹐记录30 min的气体流量,并记录室温和大气压。
5.7每个试样应在三个不同的压差下测试三次,取三次测试结果的平均值。
