牙本质片液压通透装置-牙小管封堵试验

2024-10-11 10:45

已查看169次

牙本质小管贯穿牙本质全层，小管内为成牙本质细胞突起和组织液。牙本质小管自牙髓表面向牙釉质牙本质界呈放射状排列,在牙尖部及根尖部小管较直,而在颈部则弯曲星“~"形。

测试原理:

测量牙本质片经受试材料处理前后的通透值,得到经受试材料处理后的牙本质片相对通透值,从而评价该材料对牙本质小管的封堵效果。

检测仪器：

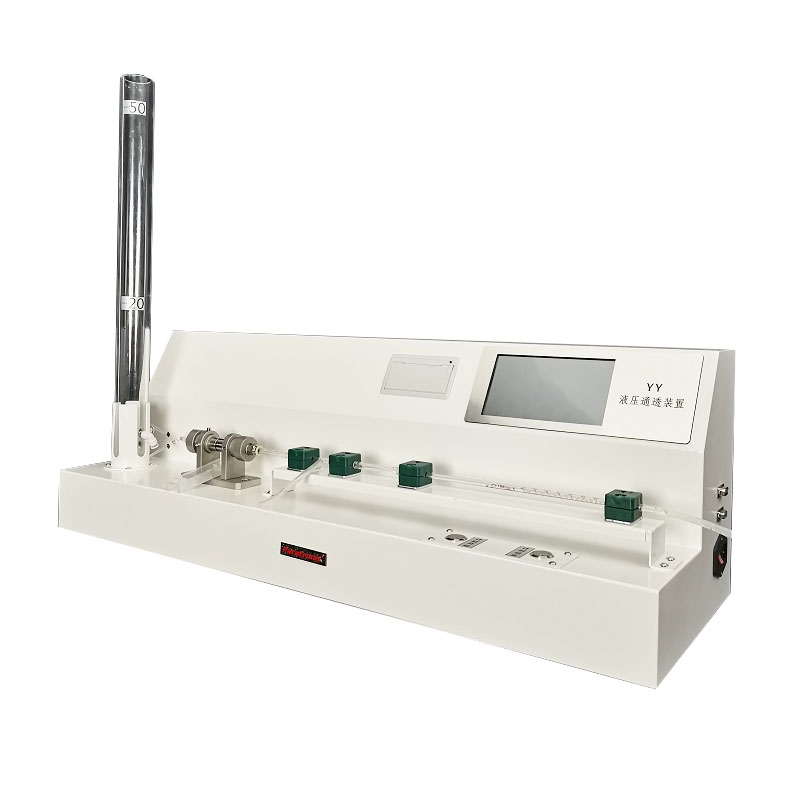

YY-01牙本质片液压通透装置


牙本质片的制作：

选择新鲜拔除的无龋磨牙(如可能,最好使用16岁~40岁人的第三磨牙),用手持器械清除牙垢和附着的软组织,在70%乙醇中浸泡至少15min或在0.5%氣胺T溶液中放置最多1周,之后贮存于灭萌去离子水中,在4℃下放置不超过1个月。用低速切割机(4.3.1)在水冷却下以与牙长轴垂直的角度,在牙冠最宽处,于咬合面釉质以下,牙髓腔的咬合面边界以上,切取厚度为(0.5±0.05)mm的牙本质片。牙本质片的试验区城内应完整无损，共需5片。

注:若为确保牙本质片通透性的一致,则获取牙本质片的位置可尽量一致,因此每颗人牙通常只能获取一片牙本质片。

从3岁~7岁屠宰的牛的中间四颗下切牙中选择完整无过度损的切牙。牙齿拔出后,用手持器械清除牙垢和附着的软组织,在0.5%氨胺T溶液中放置最多1周,之后贮存于灭菌去离子水中,在4℃下放置不超过1个月。用低速切割机(4.3.1)在水冷却下沿牙齿的长轴,尽可能地贴近牙髓腔切取厚度为(0.5±0.05)mm的牙本质片。使用靠近牙颈部的牙本质片进行试验。牙本质片的试验区域内应完整无损,共需5片。

试验步骤

1.牙本质片的处理

所有牙本质片用35%(质量分数)磷酸溶液双面酸蚀30s去除玷污层,用去离子水冲洗干净,再置于去离子水中超声清洗5min。注:若产品使用说明书对牙齿酸蚀有特殊规定,按产品说明书规定进行。

2 基线通透值的测定

把牙本质片安装于液压通透装置中,使用方法见附录A,在20cm水柱压力下,用去离子水作为通透液体测量牙本质片的通透值,该值为使用受试材料处理牙本质片前的通透性数值,设定为牙本质片的基线通透值,同一牙本质片测量三次,每次测量需重新安装牙本质试片,取平均值记为Lp。。每次测量应在 20min内完成。测量后从装置中取下牙本质片并立即进行操作。

受试材料的使用

依据产品使用说明书,模拟实际使用时的操作,用受试材料处理已测定基线通透值的牙本质片的远髓面。处理后的牙本质片立即进行操作。

受试材料使用后通透值的测定

测景经受试材料处理后的牙本质片(43)的通透值,把牙本质片安装于液压通透装置(2)中，在20cm水柱压力下,用去离子水作为通透液体测量牙本质片的通透值,该值为使用受试材料处理牙本质片后的通透值LP;。同一牙本质片测量一次,每次测量应在20min内完成。

上一篇：GB/T 41167碳酸饮品瓶耐内压力测试下一篇：QB/T 2901 牙膏用铝塑复合软管爆破强度测试
