石墨烯炭素材料的透气度测试原理和设备解析

2024-10-31 11:20

已查看85次

炭素材料‌是指以碳元素为主要成分的非金属固体材料，主要包括炭材料和石墨材料。炭材料主要由非石质碳组成，而石墨材料则主要由石墨质碳组成‌。炭素材料通常包括炭素原料和碳素制品两大类。本篇文章山东普创工业科技有限公司根据GB9973-2006的标准为您提供石墨烯炭素材料的透气度测试原理和设备解析。

检测仪器：

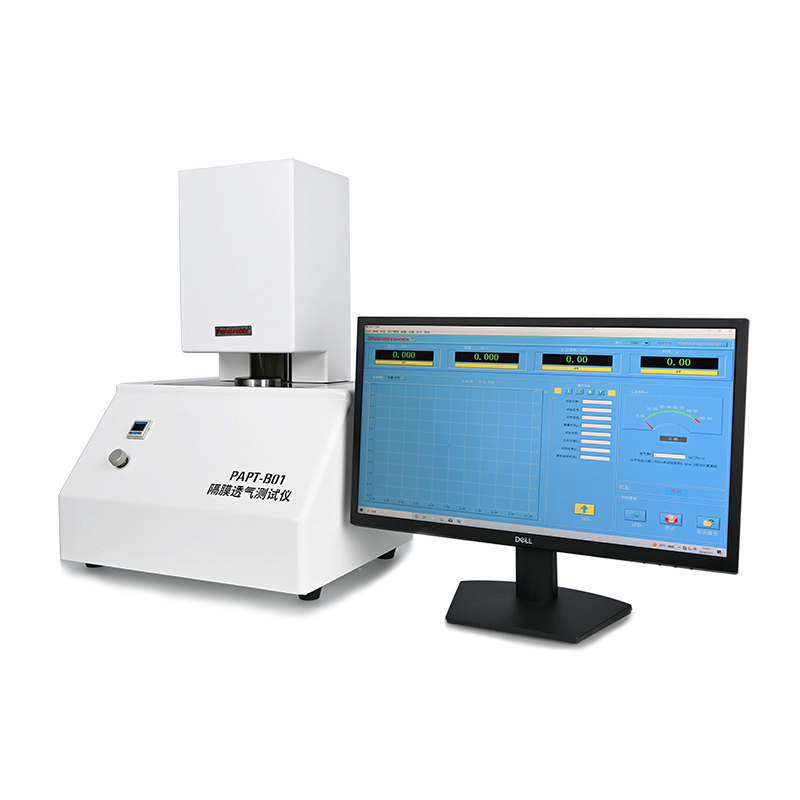

PAPT-B01透气度测试仪


测试原理：

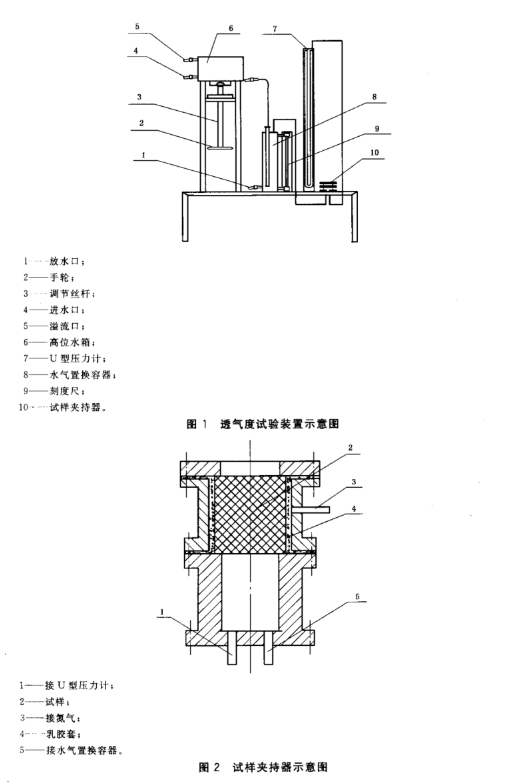

气体在一定压力下通过试样的程度称为透气度。具有一定压力的气体在层流条件下通过试样,测定试样两端气体的压差和通过试样的流量,即可计算出试样的透气度。

试样制备：

取样时应去掉制品疏松、粗糙的表层,然后随机取样,每批产品取两个试样,试样的尺寸为中(50 mm士0.5 mm)、高(50 mm士0.5 mm),试样的轴线对其端面的垂直度不大于 0.5 mm,试样表面应光洁。加工好的试样在(110℃士5℃)干燥箱中烘干2h,冷却至室温备用。

5.1 测量试样的直径和高度,精确至 0.1 mm。

5.2进行空白实验,以检查测量系统的气密性。用透气度为零的材料制成与试样尺寸相同的标样,按5.3~5.4操作。将压力调至9.8x10’Pa(1000mmH,O)。如果在30min内水位不变,则认为测量系统是密闭的。

5.3 将试样放人试样夹持器中,用盖板将试样压紧。

5.4 向衬在试样简内的乳胶套充氮气,密封试样侧面。充气压力在0.2MPa~0.3MPa之间。

5.5 缓慢给高位水箱注水,直至U型压力计的压力稳定。

5.6压力稳定后,开始记时,同时记录压差读数,记录水位上升60mm的所需时间。如果水位上升很慢,记录30min的气体流量,并记录室温和大气压。

5.7 每个试样应在三个不同的压差下测试三次,取三次测试结果的平均值。
