1范围
本标准规定了采用电解传感器测定水蒸气透过率的试验方法。
本标准适用于快速测定塑料薄膜、薄片以及含有塑料的多层结构材料的水蒸气透过率。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准GB/T1037-1988 塑料薄膜和片材透水蒸气性试验方法式法GB/T6672 塑料薄膜和薄片厚度测定机械测量法(GB/T66722001,idtISO4593:1993)
3术语和定义
下列术语和定义适用于本标准
3.1水蒸气透过率water vapour transmission rate,WVTR
在特定条件下,单位时间透过单位面积试样的水蒸气量
注:本标准中水蒸气透过率定义与GB/T1037-1988中的水蒸气透过量定义的含义是一致的,水蒸气透过率(量)的单位为克每平方米每24小时[g/(m°·24 h)。
4原理
将试样装夹到渗透腔内后,试样将渗透腔分成干腔和湿腔(湿度可调)。在于腔中有干燥的载气流通过,从湿腔透过试样的水蒸气由载气携带到电解池内。电解池的结构通常为,内有两个螺旋形金属电极,电极安装在玻璃毛细管的内壁上,电极表面涂有一薄层五氧化二磷。载气通过玻璃毛细管,由载气所携带的水蒸气被五氧化二磷定量地吸收。通过给电极施加一定的直流电压,将水蒸气电解成氢气和氧气。根据电解电流的数值,计算单位时间内透过单位面积试样的水蒸气量。

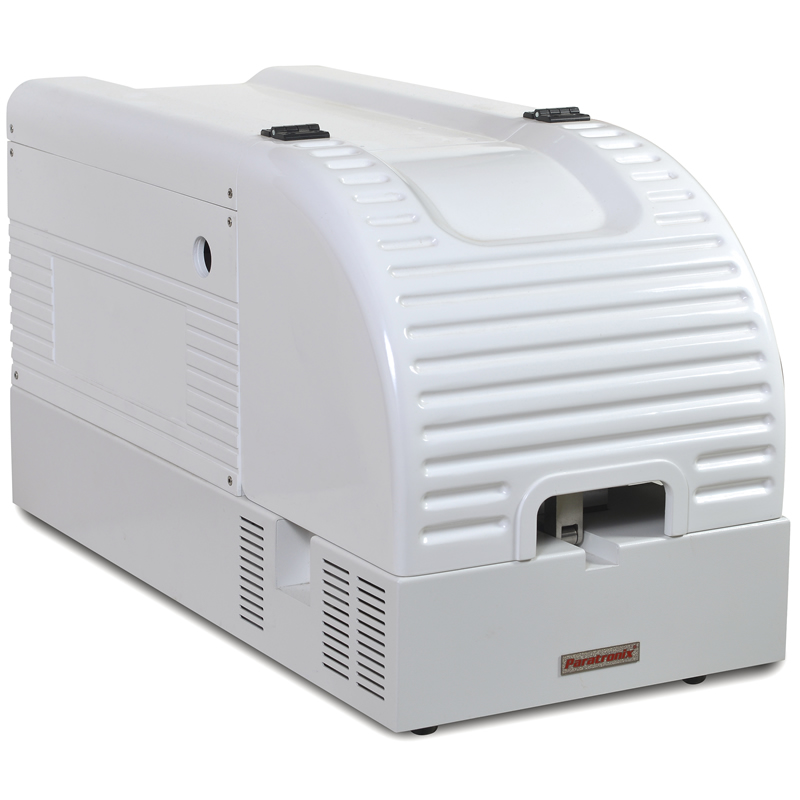

检测仪器：电解法水蒸气透过率测试仪
9试验步骤
9.1 将盛有合适浓度的硫酸溶液或蒸馏水或饱和盐溶液等介质的多孔盘放到渗透腔的湿腔中,用来形成恒定的湿度环境。
9.2相对湿度与硫酸溶液浓度之间的关系见附录A。相对湿度与饱和盐溶液之间的关系见附录B。
用蒸馏水可产生100%的相对湿度环境。
9.3 将试样放置到渗透腔的干、湿腔之间,关闭且密封好渗透腔。
9.4 将换向阀调节到合适的位置,使载气经过干燥管到干腔,绕过电解池直接通向大气。这样可以避免在装夹试样的过程中进入干腔的湿气被带人电解池,从而使电解池受潮,使
试验结果无效。
9.5 向电解池施加一定的直流电压。将电解池一直保持在工作通电的状态,除非长时间不使用它。
9.6 大约30min后,将换向阀调节到试验位置,使载气通过电解池。
9.7 按一定的时间间隔定时测量电解电流的变化量,当相邻3次电流采样值波动幅度不大于5%时可视为电流已保持恒定,水蒸气渗透达到稳定状态,记录下电流值。
