4004 塑料剥离强度测定法解读

2024-11-19 11:31

已查看51次

根据2024年国家药典委发布的“4004 塑料剥离强度测定法”，此标准最后会体现在2025版中国药典的药包材部分，这里的塑料多指塑料复合薄膜，粘合剂在连接两层或多层材料时的效果，粘合剂的抗剥离性也可以如实反映其固化程度。剥离强度是指将规定宽度的试样，在一定速度下进行 T 型剥离，测定所得的复合层与基材的平均剥离力。本测试方法适用于塑料复合在塑料或其他基材（如铝箔、纸等）上的各种软质、硬质复合塑料材料剥离强度的测定。

对于粘合在一起的多层材料，采用测定从接触面进行剥离时产生的力，来反映材料的黏合强度。

　　剥离强度系指将规定宽度的试样，在一定速度下，进行T型剥离，测定所得的复合层与基材的平均剥离力。

　　本法适用于塑料复合在塑料或其他基材（如铝箔、纸等）上的各种软质、硬质复合塑料材料剥离强度的测定。

检测仪器：180°剥离试验机



测试过程

1. 试样制备：取样品适量，均匀截取纵、横向宽度为 15.0mm±0.1mm，长度≥200mm 的试样各 5 条。复合方向为纵向。沿试样长度方向一端将复合层与基材预先剥开长度≥50mm 备用，被剥开部分不得有明显损伤。若试样不易剥开，可将试样一端约 20mm 浸入适当的溶剂（常用乙酸乙酯、丙酮）中处理，待溶剂完全挥发后，再进行剥离强度的试验。

2. 试验环境：样品应在温度 23℃±2℃、相对湿度 50%±5%的环境中放置 4 小时以上，并在此条件下进行试验。

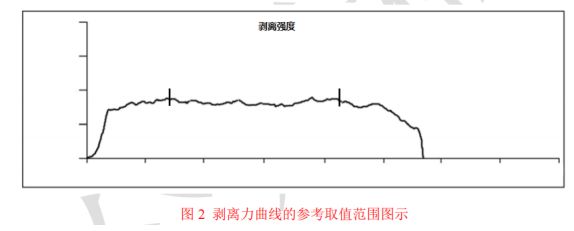

3.试验过程：将试样剥开部分的两端分别夹在 180°剥离试验机上下夹具中，试验速度为 300mm/min±30mm/min，试验过程中，未剥开部分与拉伸方向角度不限，并确保实际剥离（而非拉伸）距离不少于 100mm（取值若能在剥离曲线平稳的范围内，最低不能低于 50mm）。记录试样剥离过程中的剥离力曲线平均值。
