YBB00082005注射剂瓶用铝盖

2024-12-11 10:44

已查看182次

本标准适用于未经灭菌的注射剂瓶用铝盖。

【外观】取本品适量，在自然光线明亮处，正视目测。应清洁，无残润滑剂、毛刺和损伤。

【铝件材料机械性能】检测仪器推荐：ETT-A拉力试验机


材料的抗拉强度应为130~180 N/mm²，延伸率不得小于 2.0%。

抗拉强度系指在拉伸试验中，试验直至断裂为止，单位初始横截面上承受的最大拉伸负荷。延伸率系指在拉伸试验中，试样断裂时，标线间距离的增加量与初始标距之比，以百分率表示。

取同批号铝件片材适量，用宽度(b)为12.5mm，原始标距(L)为50mm，平行长度(L.)为75 mm,过渡弧半径(r)至少为20mm的刀具裁成图1所示试样，在拉伸装置上进行试验，试验速度为10 mm/min±2 mm/min。试样应在 23 ℃士2℃、50%士5%相对湿度放置4小时以上，并在此条件下进行试验。

延伸率按下式计算:

L-Lx100%6

式中6为延伸率，%;

La为试样原始标线距离，mm:

L为试样断裂时标线间距离，mm。

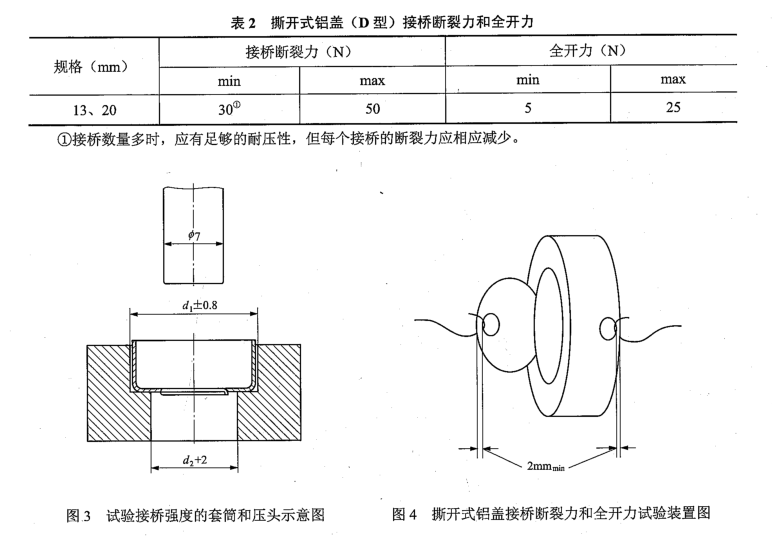

【开启力】(1)两接桥和三接桥开花(B型和C型)铝盖:取本品适量，放入套简(图3)，以100 mm/min士10 mm/min 的速度推进压头，使压头推动撕片，记录第一接桥断裂时所需的最大轴向力。两接桥(B型)和三接桥(C型)开花盖的接桥断裂力应符合表1规定。
