GB T235金属材料薄板和薄带反复弯曲试验

2024-12-13 09:52

已查看175次

本标准规定了金属薄板和薄带反复弯曲试验方法的原理、符号、试验设备、试样、试验程序和试验报告。

本标准适用于厚度等于或小于3mm的金属薄板和薄带反复弯曲塑性变形能力的测定。

反复弯曲试验是将矩形横截面试样的一端固定,绕规定半径的圆柱支辊弯曲 90’,再沿相反方向弯曲的重复弯曲试验。

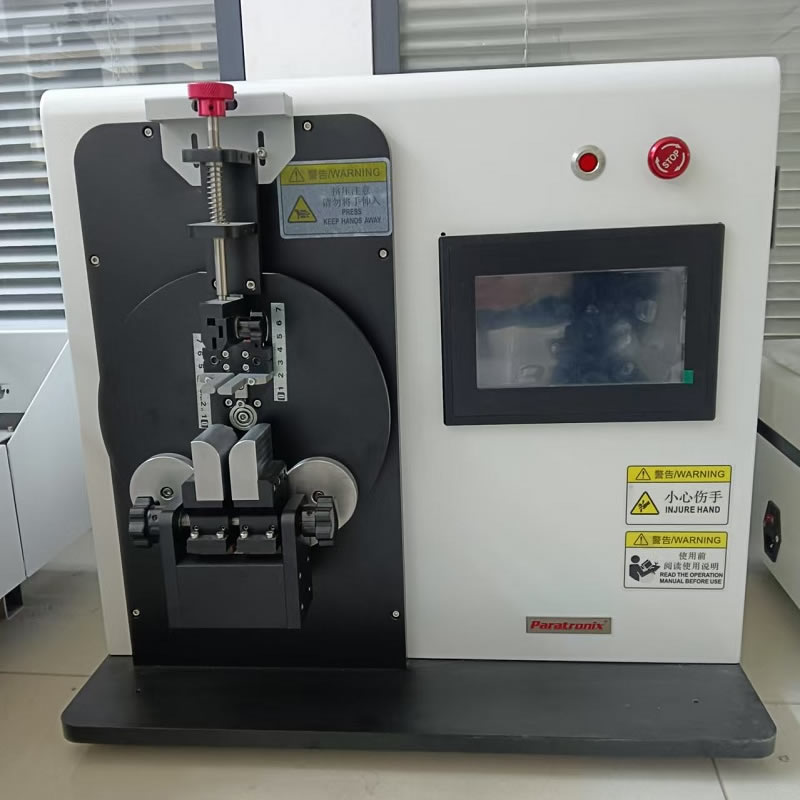

检测仪器：金属板反复折弯测试仪


5.1 试样厚度应为产品的厚度,并保留两侧原表面。

5.2 机加工的试样其宽度应为20mm~25 mm。对于试样宽度大于25mm的,经供需双方协商,可采用其他宽度试样;对于宽度小于20mm的薄带产品,试样宽度应为原产品的全宽度。试样长度约150 mm.

5.3 样坯的切取位置和方向应按照相关产品标准的要求或供需双方协议确定。样坯应保留足够的机加工余量。

5.4 制备试样时,应使由于发热和加工硬化的影响减至最小。试样表面应无裂纹和伤痕,棱边应无毛刺。

试验程序

6.1 试验一般应在 10℃~35 ℃的室温范围内进行,对温度要求严格的试验,试验温度应为 23 ℃士5 ℃

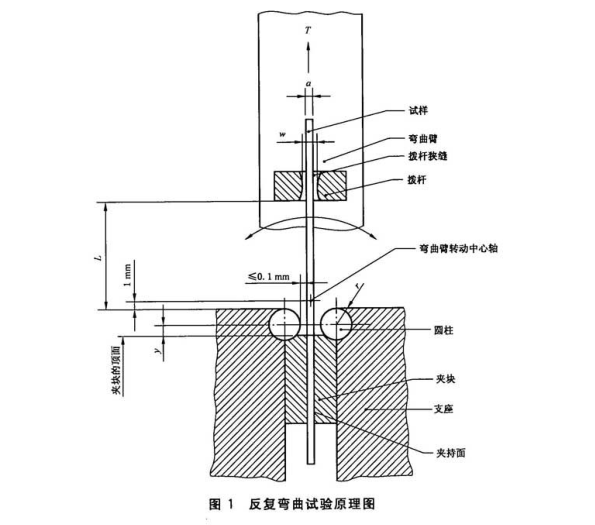

6.2 弯曲臂处于垂直状态,夹紧试样下端,试样上端穿过拨杆狭缝,如图1所示。将试样从起始位置向右(左)弯曲 90",然后返回至起始位置,作为第1次弯曲。再由起始位置向左(右)弯曲90°,再返回至起始位置,作为第2次弯曲,如图2所示。如此依次连续进行反复弯曲。

6.3 弯曲试验应以每秒不超过1次的均匀速率连续进行,弯曲时应平稳无冲击。必要时,应降低弯曲速率以确保试样产生的热不至影响试验结果。

6.4 为了确保试验时试样与圆柱支辊的圆弧面连续接触,可对试样施加一定的张紧力。除非相关产品标准另有规定,施加的张紧力T不得超过试样公称抗拉强度相对力值的2%。当出现争议时,张紧力T应等于试样公称抗拉强度相对力值的2%。

连续试验至相关产品标准中规定的弯曲次数,或者连续试验至试样断裂为止。

6.5如果某些产品有特殊要求,可以根据规定连续试验至出现肉眼可见的裂纹为止。如果特别需要,经相关方协商,可采取影像手段记录反复弯曲试验过程,通过影像回溯确定产生裂纹的时刻;或通过其他手段确定产生裂纹的时刻,从而得到准确的反复弯曲次数。

6.6 试样断裂的最后一次弯曲不计人弯曲次数N。
