QBT 1868-2004 聚对苯二甲酸乙二醇酯（PET）碳酸饮料瓶的试验

2024-12-16 11:04

已查看125次

早期的碳酸饮料瓶采用玻璃材质，平底设计容易倒塌且不稳定。为了解决这些问题，设计师们逐渐采用五瓣花形状的塑料瓶底，这种设计在1978年出现，并证明了其在保持饮料新鲜度和稳定性。

PET材料具有良好的可回收性，广泛应用于碳酸饮料包装。回收PET瓶子的过程包括清洗、破碎、分离标签等步骤，最终得到可再利用的PET颗粒‌。本篇文章山东普创工业科技有限公司根据QBT 1868-2004标准使用本公司自主研发生产的LT-03A泄漏与密封强度测试仪为您提供聚对苯二甲酸乙二醇酯（PET）碳酸饮料瓶的耐内压力试验的方法。

检测仪器：

LT-03A泄漏与密封强度测试仪


测试要求：

取 10个样瓶，瓶盛水到注点，在有防护装置条件下，加压到1MPa，保持30s，观察瓶是否破裂，并记录测试结果。

3.1注点

指从瓶口平面到液面距离一定的点。

3.2

垂直度偏差

瓶几何中心轴线与底平面的垂直轴线的偏差值。

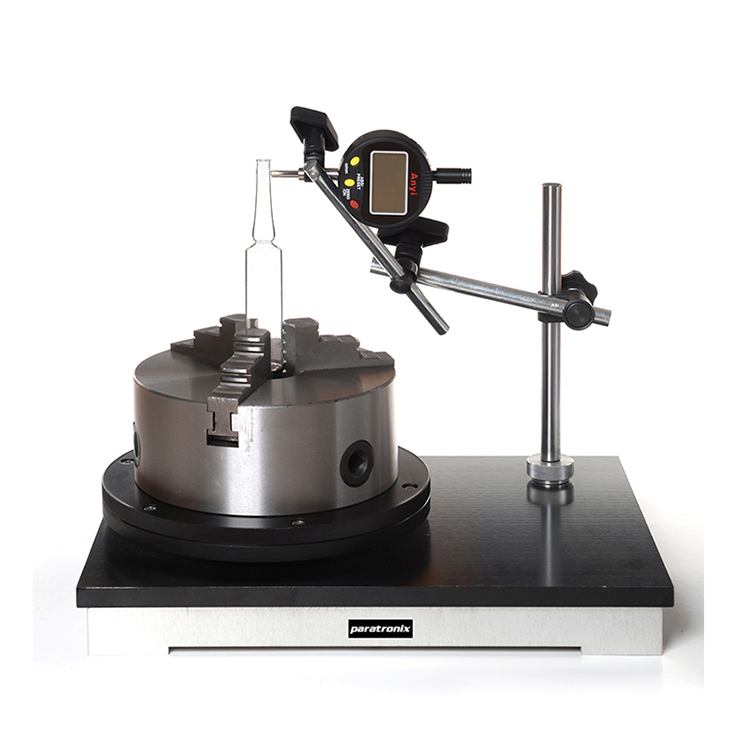

检测仪器：轴偏差测试仪

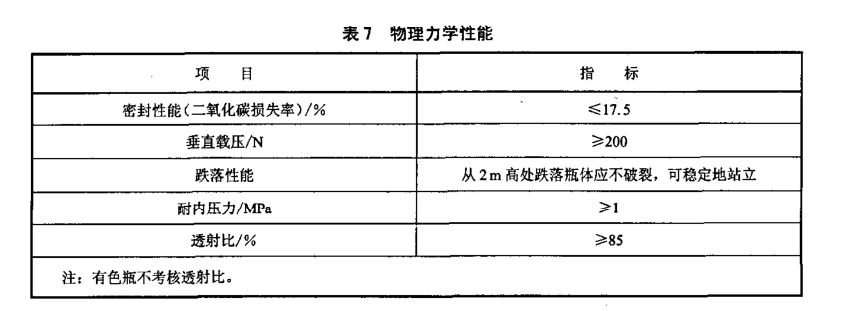

6.6 物理力学性能

6.6.1 密封性能

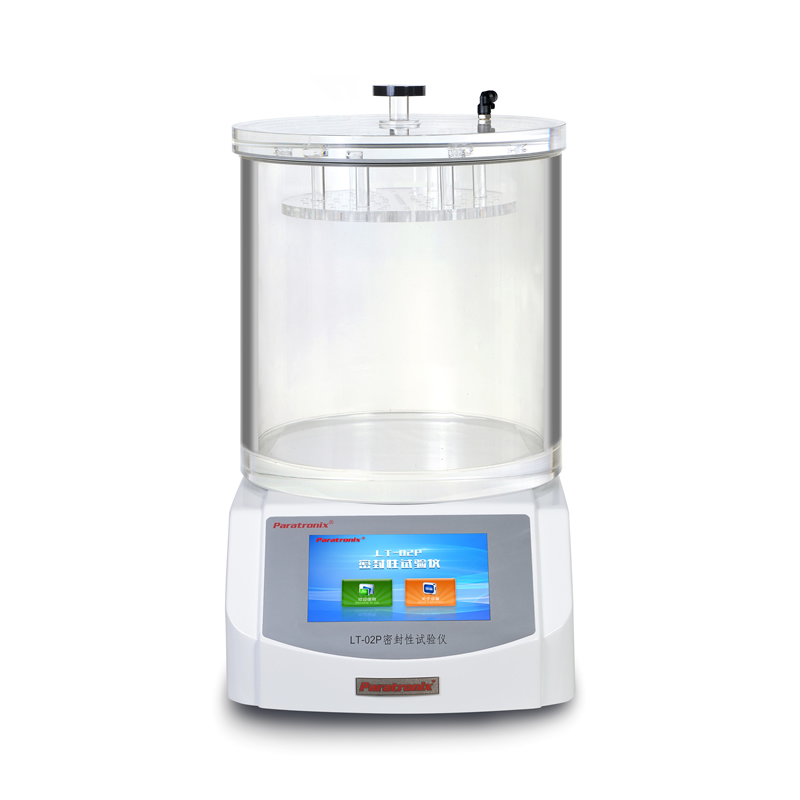

检测仪器：密封性能测试仪


取 10个样瓶，瓶中注入含有(23士2)℃、二氧化碳含量为(4.0±0.1)倍体积的碳酸水溶液后用盖密封，在(23士2)℃下放置 24h，取出5个样瓶测量压力、温度，按GB/T10792-1995 查出相应的体积，瓶在(23士2)℃下存放，1000mL(含1000mL)以下的试样存放6个星期，1000mL以上的试样存放12个星期，然后进行测试，二氧化碳损失率，数值以%表示，按式计算。

6.6.2 垂直载压性能

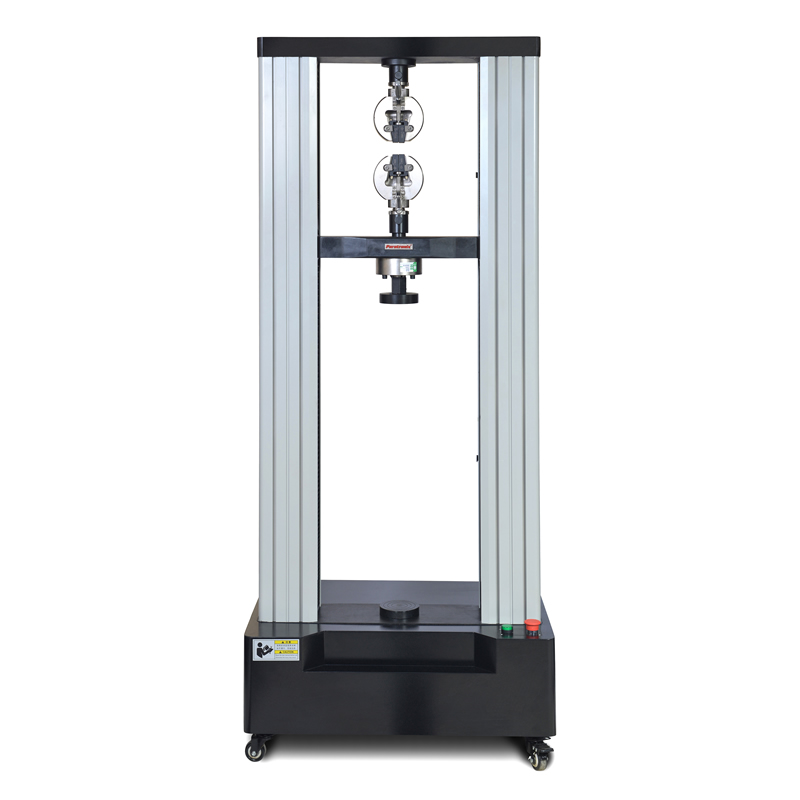

检测仪器：垂直载压性能测试仪


取10个样瓶，在常温下放置24h以上，在压力试验机上垂直放置瓶，以100mm/min的恒定速度对样瓶垂直施加压力，记录瓶所能承受的初始最大载荷，精确到1N，计算测量结果的平均值。

6.6.3 跌落性能

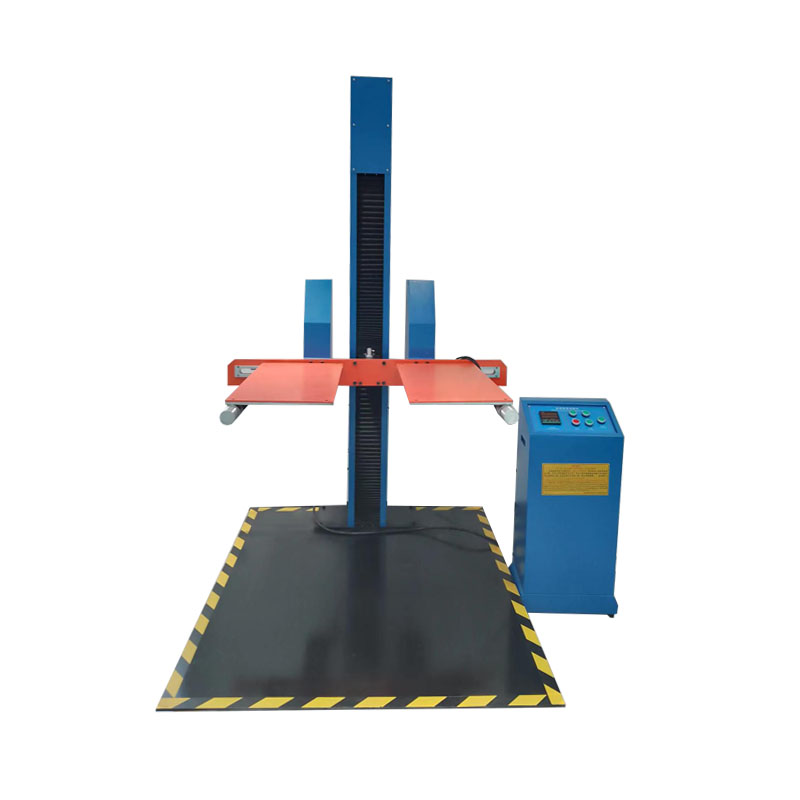

检测仪器：跌落性能测试仪


取 10个样瓶，向瓶中注入温度为(23±2)℃、二氧化碳含量为(4.0+0.1)倍体积的碳酸水，然后用瓶盖密封，其中5个样品在(4±1)℃的环境下放置 24h;另外5个样品在(24±1)℃环境下放置 24h。然后把样品瓶放在 2m高度处，使瓶轴线与垂直于地面的直线成 30°夹角，瓶底朝下自由下落到混凝土地面上，检查瓶底损伤情况和瓶是否可以稳定地站立。

上一篇：YBB00032005钠钙玻璃输液瓶下一篇：GB17344-1998包装包装容器气密试验方法
