1 范围
本标准规定了纸和纸板透气度的三种测定方法:葛尔莱法、肖伯尔法、本特生法。本标准适用于透气度在1X10-2μm/(Pa*s)~1X10’μm/(Pa"s)之间的纸和纸板本标准不适用于表面粗糙度较大,且不能被牢固夹紧的纸和纸板,如皱纹纸或瓦楞纸板。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T450 纸和纸板试样的采取及试样纵横向、正反面的测定(GB/T450-2008,ISO186:2002,MOD)
GB/T10739 纸、纸板和纸浆试样处理和试验的标准大气(GB/T10739-2002,eqvISO1871990)
3 术语和定义
下列术语和定义适用于本标准，
3.1
透气度air permeance
按规定条件,在单位时间和单位压差下,通过单位面积纸或纸板的平均空气流量,以微米每帕斯卡秒表示[1μm/(Pa·s)=1mL/(m’·Pa·s)。

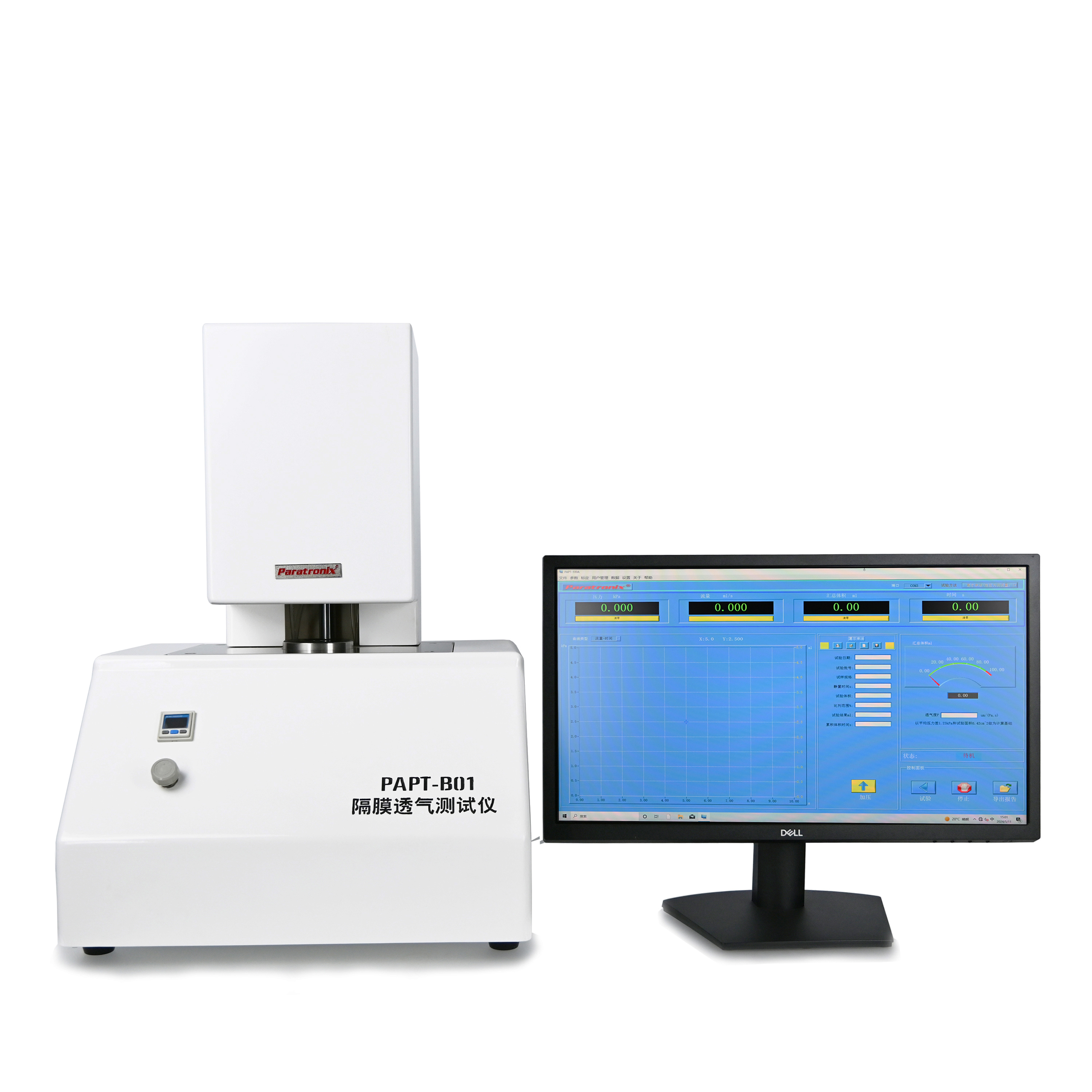

检测仪器：隔膜透气测试仪
4 葛尔莱法测定步骤
4.1 试样的制备
4.1.1 试样的采取按 GB/T 450 的规定进行。
4.1.2 试样温湿处理应按GB/T10739 的规定进行。
4.1.3 从10张样品中分别切取一个试样,试样尺寸为50 mmx50 mm。注:试验面上不能有皱折、裂纹和洞眼等外观纸病。
4.2 测定
4.2.1 测试应在与温湿处理时相同的大气条件下进行。
4.2.2 将仪器调准至水平,使两圆筒成垂直状态,然后将平滑、坚硬致密,无渗透性的金属或塑料薄片夹在两孔板之间,检査仪器的密封性。按4.2.3进行检査,经5h的测定,泄露空气应不大于50 mL。
4.2.3 将内圆简升高,使其边缘在外圆简的支撑装置上。将试样夹好,然后移开支撑装置,使内圆筒下降至能被浮起为止。
当内圆简平稳下移时,从零刻度开始计时,测定初始两个50mL间隔(即从0mL至100ml的间隔)通过外圆筒边缘时所器时间。测定准确度如下:
<60 s 准确至 0.2s。
>60s至≤180 s 准确至1s
>180 s 准确至5s
对于疏松或多孔性的试样,可测定较大体积空气通过所需的时间。如果在到达零点之前,内圆简未能平稳、均匀移动,则应从50 ml刻度处开始计时。
注:应避免仪器的震动，因为震动将增加空气的通过速度。
4.2.4 测定时应5张试样正面,5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别,又需要报告这个差别,则应在每个面各测定10 张试样,并且分别报告这两个结果。
5肖伯尔法测定步骤
5.1 试样的制备
5.1.1 试样的采取按 GB/T 450 的规定进行。
5.1.2 试样温湿处理应按 GB/T10739 的规定进行
5.1.3 从10张样品中分别切取一个试样,试样尺寸为60mmX100mm,或沿整张纸页横幅切取宽60 mm的全幅试样,并标明正反面。
注:被测面上不能有皱折、裂纹和洞眼等外观纸病。
5.2 测定
5.2.1 测定应在与温湿处理时相同的大气条件下进行。
5.2.2 按照第B.2章规定进行仪器校准,并检查其密封性。

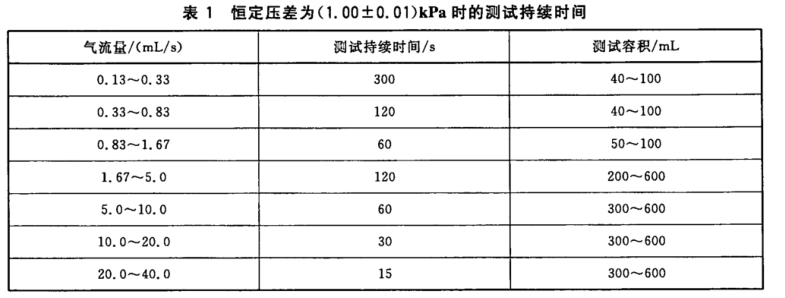

5.2.3 将处理好的试样夹在夹持器上,调节压差至(1.00士0.01)kPa。按表1选择合适的测试持续时间,测定透过试样的气流量。

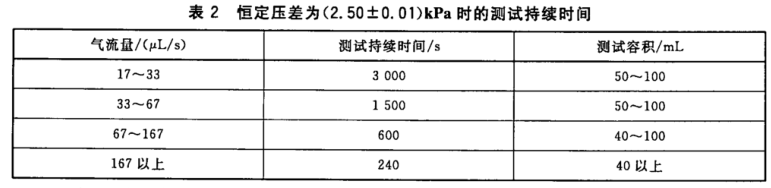

5.2.4 测定高紧度的试样时,若透过试样的空气流量小于表1中的最小数值,则恒定压差应增加到(2.50士0.01)kPa,可采用表2中的测试持续时间。
5.2.5 由于透气度与恒定压差和测试时间有良好的正比关系,因此必要时可以选择其他测试压差和测试时间,但应在报告中注明。
5.2.6 如果样品度在0.3mm以上,应将被测试样夹持区以外的边缘密封起来,以防侧面进气影响测试结果。
注:密封时应格外小心，不应影响测试区，
5.2.7 测定时,应5张试样正面,5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别,又需要报告这个差别,则应在每个面各测定 10 张试样,并且分别报告这两个结果。
6 本特生法测定步骤
6.1 试样的制备
6.1.1 试样的采取按GB/T 450 的规定进行。
6.1.2试样温湿处理应按 GB/T 10739 的规定进行，
6.1.3 从10张样品中分别切取一个试样,试样尺寸为50 mmx50 mm。
注:试验面上不应有皱折、裂纹和洞眼等外观纸病。6.2 测定
6.2.1 测定应在与温湿处理时相同的大气条件下进行。
6.2.2将仪器置于稳固的工作台上，并调至水平。
6.2.3根据试验样品选择合适的流量计和工作压力(本标准规定压力为1.47kPa)。
6.2.4完成渗漏检查和流量校准后,连接好流量计、测量头。
6.2.5将试样夹于环形板和密封垫之间,夹紧5s后记录流量计读数。
6.2.6 测定时,应5张试样正面,5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别,又需要报告这个差别,则应在每个面各测定10张试样,并且分别报告这两个结果。
