1 主题内容与适用范围本标准规定了塑料薄膜和薄片在自身或其他材料表面滑动时静摩擦系数和动座擦系数的测定方法。

本标准适用于厚度在0.2mm以下的非粘性塑料薄膜和薄片。

2 引用标准

GB 2918塑料试样状态调节和试验的标准环境

GB 3360数据的统计处理和解释，均值的估计和置信区间

3 术语和符号

3.1 静摩擦力

两接触表面在相对移动开始时的最大阻力，以F。表示，

3.2 动摩擦力

两接触表面以一定速度相对移动时的阻力,以F。表示

3.3 法向力

垂直施加于两个接触表面的力，以F。表示。

3.4 静摩擦系数

静摩擦力与法向力之比,以“表示。

3.5动摩擦系数

动摩擦力与法向力之比，以4表示，

4 原理概要。

两试验表面平放在一起,在一定的接触压力下,使两表面相对移动,记录所需的力。

检测仪器：摩擦系数测试仪

5 试验装置

5.1 概况

试验装置由水平试验台、滑块、测力系统和使水平试验台上两试验表面相对移动的驱动机构等组成。

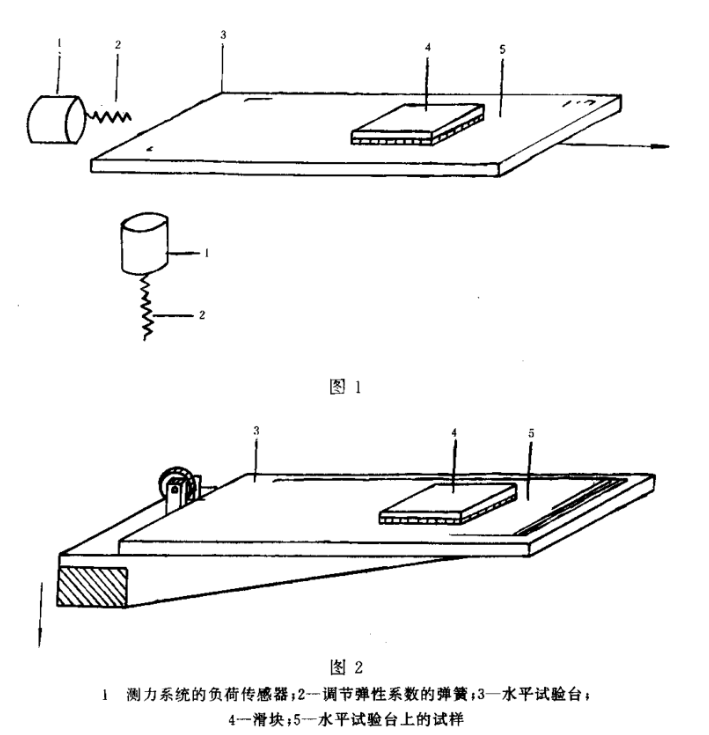

试验装置可由不同方式组成。图1为试验台水平运动的装置示例;图2为利用拉伸试验机的装置示例。在这种情况下,力通过滑轮转为垂直方向。

力由图形记录仪或等效的电子数据处理装置记录

试验步骤

9.1 薄膜(片)对薄膜(片)时的测定

9.1.1 将一个试样的试验表面向上,平整地固定在水平试验台上。试样与试验台的长度方向应平行。

9.1.2 将另一试样的试验表面向下,包住滑块,用胶带在滑块前沿和上表面固定试样。

9.1.3 如试样较或刚性较大,有可能产生弯曲力矩使压力分布不匀时,应使用7.1.2所规定的63mmx63mm试样。在滑块底面和试样非试验表面间用双面胶带固定试样。

9.1.4 固定好的两试样均应满足7.4条的要求。

9.1.5 将固定有试样的滑块无冲击地放在第一个试样中央,并使两试样的试验方向与滑动方向平行且

测力系统恰好不受力。

9.1.6 两试样接触后保持15s。启动仪器使两试样相对移动。

9.1.7力的第一个峰值为静摩擦力F

9.1.8 两试样相对移动6cm内的力的平均值(不包括静摩擦力)为动摩擦力F。

9.1.9 如在静摩擦力之后出现力值振荡(5.6条中滑粘情况),则不能测量动摩擦力。此时应取消滑块和负荷传感器间的弹簧,单独测量动摩擦力。由于惯性误差,这种测量不适用于静摩擦力。9.2 薄膜(片)对其他材料时的测定

测定塑料薄膜(片)对其他材料表面的摩擦性能时,应将塑料薄膜(片)固定在滑块上,其他材料的试样固定在水平试验台上。

其他试验步骤同 9.1条。



GB 8809-1988塑料薄

1 主题内容 本标准规定了各种塑料

2025-01-08 10:40:51

查看更多 >



GB T 10006-1988塑料

1 主题内容与适用范围本标准规定

2025-01-08 10:17:31

查看更多 >



GB T 35832牙膏磨擦

本标准规定了牙膏磨擦值的检测方

2025-01-07 10:12:34

查看更多 >



GB21302物理机械性

本标准规定了由不同材料用不同复

2025-01-07 10:10:57

查看更多 >



YY 0450.1-2020一次性

附录G导丝的抗弯曲破坏试验方法

2025-01-06 10:33:08

查看更多 >



YY_T 0325-2022 一次

1 范围 本文件规定了一次性使用无

2025-01-06 10:30:32

查看更多 >
