本法适用于塑料热合在塑料或其他基材(如铝箔等)上的热合强度及塑料复合袋的热合强度的测定。

试样制备

材料:根据产品项下规定的热合条件，将试样在热封仪上进行热合。从热合中间部位纵向、横向裁取15.0mm±0.1 mm 宽的试样各5条。

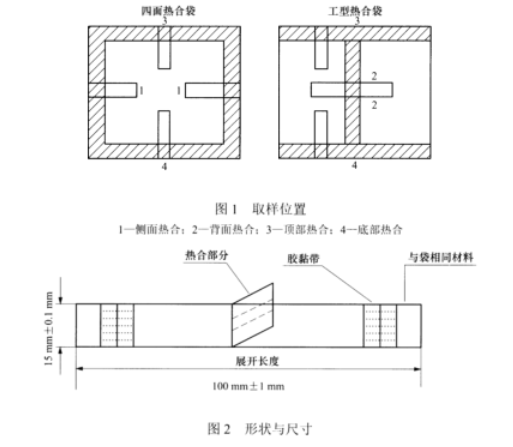

复合袋:如图1所示，在复合袋的侧面、背面、顶部和底部，与热合部位成垂直方向上裁取15.0mm士0.1mm 宽的试样总共 10条，各部位取样条数相差不得超过一条。展开长度100mm士1mm，若展开长度不足100mm士1mm时，可按图2所示，用胶黏带粘接与袋相同材料，使试样展开长度满足100mm±1 mm 要求。

试样应在温度 23℃士2℃，相对湿度50%士5%环境中放置4小时以上，并在此条件下进行试验。

测定法 取试样，以热合部位为中心，打开星180°，把试样的两端夹在试验机的两个夹具上，试样轴线应与上下夹具中心线相重合，并要求松紧适宜，以防止试验前试样滑脱或断裂在夹具内。夹具间距离为50 mm，试验速度为300 mm/min士20mm/min，读取试样分离或断裂时的最大载荷(拉力试验机示值误差应在士1%之内)。

检测仪器：热封试验仪HST-01A

若试样断在夹具内，则此试样作废，另取试样重做。

结果判定试验结果，材料以纵问、横向5个试样的算术平均值，复合袋以不同热合部位10个试样的平均值作为该样品的热合强度，单位以N/15mm表示。



YBB00122003-2015热合

本法适用于塑料热合在塑料或其他

2025-02-05 13:16:54

查看更多 >



GB/T 22638.2铝箔试

1.范围 GB/T 22638的本部分规定了铝

2025-01-24 10:29:32

查看更多 >



YY/T 1929-2024乳房活

本文件界定了乳房活检与旋切设备

2025-01-22 10:45:44

查看更多 >



QB-T 1868碳酸饮料

本标准规定了聚对苯二甲酸乙二醇

2025-01-21 13:06:28

查看更多 >



BB00122002热封试验

YBB00122002标准规定了药用复合膜袋

2025-01-21 13:05:48

查看更多 >



GB/T 36363-2018 锂离

1 范围 本标准规定了锂离子电池聚

2025-01-16 13:22:39

查看更多 >
