1 范围

本文件规定了包装用多层共挤阻隔膜(以下简称共挤膜)的产品分类,要求,试验方法,检验规则以及标志、包装、运输和贮存。

本文件适用于厚度在0.02mm~0.30mm以乙烯-乙烯醇共聚物(EVOH)、聚偏二氯乙烯(PVDC)、聚酰胺(PA)等氧气阻隔性树脂和其他树脂通过共挤出工艺生产的具有阻隔性能的多层共挤阻隔膜。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用面构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件:不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T191 包装储运图示标志

GB/T1040.3-2006塑料拉伸性能的测定第3部分:薄膜和薄片的试验条件

GB/T2035 塑料术语及其定义

GB/T2410透明塑料透光率和雾度的测定

GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划

GB/T 2918塑料 试样状态调节和试验的标准环境

GB/T 6672塑料薄膜和薄片厚度测定机械测量法

GB/T 6673塑料薄膜和薄片长度和宽度的测定

GB/T 8808软质复合塑料材料剥离试验方法

GB/T 9639.11-2008 塑料薄膜和薄片抗冲击性能试验方法自由落镖法第1部分:梯级法GB/T 19789包装材料 塑料薄膜和薄片氧气透过性试验 库仑计检测法

GB/T 26253塑料薄膜和薄片水蒸气透过率的测定，红外检测器法

GB/T 37841塑料薄膜和薄片耐穿刺性测试方法

5.3 物理性能

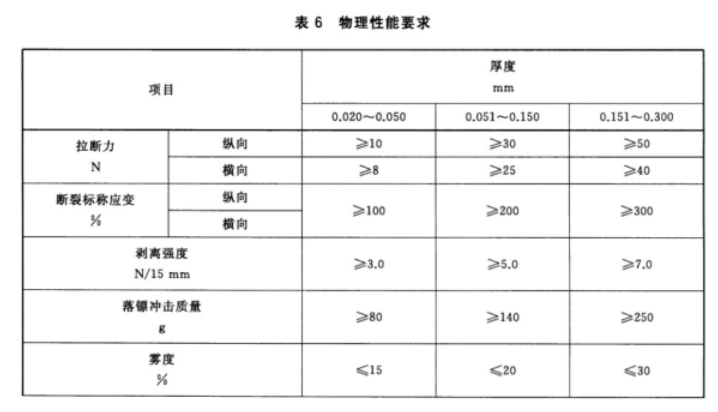

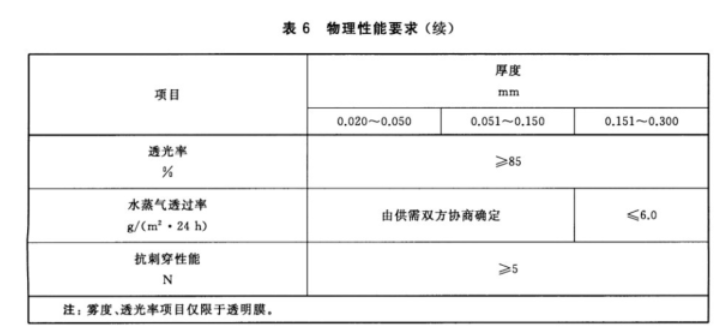

物理性能应符合表6规定。

5.4 氧气阻隔性能

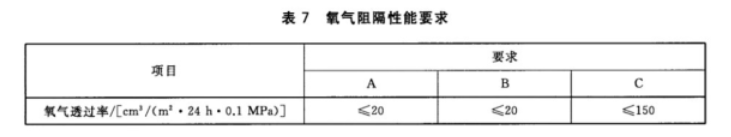

氧气阻隔性能要求应符合表7规定。

6.4 物理性能

检测仪器：拉力试验机

6.4.1 拉断力及断裂标称应变

按照GB/T1040.3-2006的规定进行试验。试样采用长条型试样,宽度为15mm,拉力试验机钳口距离50mm,试验速度(250士25)mm/min。

6.4.2 剥离强度

按照 GB/T8808的规定对每层分别进行试验。

6.4.3 落镖冲击质量

按照 GB/T9639.1-2008方法A的规定进行试验。

检测仪器：落镖冲击试验机

6.4.4 透光率和雾度

按照 GB/T2410 的规定进行试验。

6.4.5 水蒸气透过率

检测仪器：水蒸气透过率测试仪

按照 GB/T26253的规定进行试验,试验环境条件温度(38士0.5)℃,相对湿度(90士2)%。

6.4.6 抗刺穿性能

检测仪器：拉力试验机

按照GB/T37841的规定进行试验,穿刺速度(50士5)mm/min。

6.5氧气阻隔性能

氧气透过率按照GB/T19789的规定进行试验,试验环境条件温度(23士2)℃

检测仪器：氧气透过率测试仪



GB15810-2019注射器

原标题：注射器受正向压力时活塞

2025-03-13 11:07:04

查看更多 >



YY/T 1819-2022正畸矫

正畸矫治器用膜片牙科学是牙科中

2025-03-12 11:00:54

查看更多 >



YBB00322005药用玻璃

本标准YBB00322005适用于色环和点刻

2025-03-11 10:40:21

查看更多 >



GB/T 14449-2017气雾

气雾剂产品以其方便、高效的特点

2025-03-10 10:45:29

查看更多 >



YY/T 1898-2024血管内

近年来相继报道关注涂层剥落，其

2025-03-10 10:43:12

查看更多 >



GB T 1038.1塑料制品

本文件规定了在压差条件下,测定

2025-03-07 09:51:54

查看更多 >
