GB/T 20042.5-2024 质子交换膜燃料电池厚度测试的介绍

2025-03-05 14:49

已查看74次

本文件描述了质子交换膜燃料电池膜电极的厚度均匀性测试、铂族金属担载量测试、极化曲线测试、透氢电流密度测试与绝缘电阻测试、电化学活性面积测试、氧还原反应活性测试、欧姆极化测试、膜电极分项老化测试、阳极氢氧化反应极化测试、膜电极阳极抗反极测试、杂质耐受性测试、膜电极耐久性测试的方法。

本文件适用于质子交换膜燃料电池膜电极的检测，其他聚合物电解质燃料电池参照执行。

5 厚度测试

5.1 概述

本章规定的膜电极厚度测试的方法，特指膜电极活性区厚度测试。

5.2 测试仪器

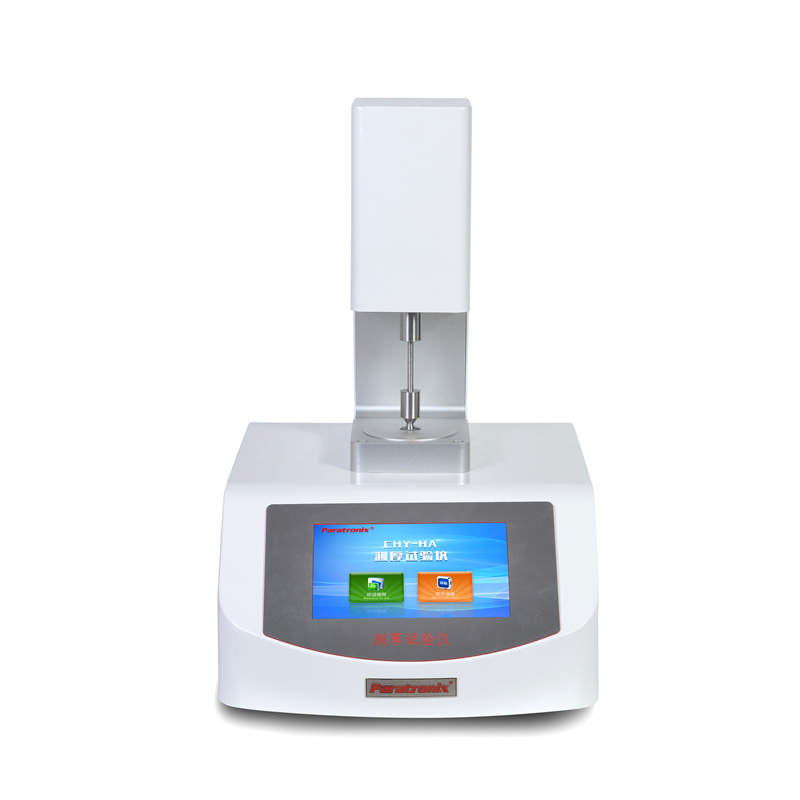

测厚仪:准确度不低于0.001mm。

5.3样品制备

样品有效面积不小于25cm2,

样品应无折皱、缺陷和破损。

5.4测试方法

在温度23℃士2℃、相对湿度(50士5)条件下，静置不少于4h。

校准测试仪的零点，再进行测试。

初始厚度测试:测量头与样品的接触面积为200，测试过程测试头施加在样品表面的压强为25 kPa。样品测试点不少于9个，且测试点均匀分布，避免已受压位置重复施压情况出现，测试点距离样品边缘应大于5mm。

压缩厚度测试:测量头与样品的接触面积为200，测试过程测试头施加在样品表面的压强为供方或使用方需求的压强。样品测试点不少于9个，且测试点均匀分布，避免已受压位置重复施压情况出现，测试点距离样品边缘应大于5mm。
