GB T 36363-2018锂离子电池用聚烯烃隔膜

2024-04-09 09:14

已查看67次

1范围

本标准规定了锂离子电池聚烯烃隔膜(简称隔膜)的术语与定义、分类、要求、试验方法、检验规则、

包装、标志、运输及贮存。

本标准适用于以聚烯烃树脂为主要原料的锂离子电池用隔膜。

锂离子电池用涂层聚烯烃隔膜或使用其他材质的锂离子电池用隔膜可以参照本标准执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 191包装储运图示标志

GB/T1040.3-2006塑料拉伸性能的测定第3部分:薄膜和薄片的试验条件

GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划

GB/T2918-1998塑料试样状态调节和试验的标准环境

GB/T 6672- 2001 塑料薄膜和薄片厚度测定机械测量法

GB/T 6673- 2001

塑料薄膜和薄片长度和宽度的测定

GB/T 13542.2- 2009 电气绝缘用薄膜第2 部分:试验方法

6试验方法

6.1 取样方法

取样的隔膜包装应完好无损。在膜卷上去掉表面三层,沿隔膜的宽度切割取样,作外观、尺寸、物理性能及电性能测试。待测定的隔膜,应密封包装,防止受潮和受污染。

6.4.3 弯曲度

6.4.3.1试验设备

试验设备应符合下列要求:

a)平整水平台:其宽度大于被测薄膜宽度,长度大于1 000 mm,两端不平行度不超过0.1°,桌面上标有与桌面边缘平行基准线。

b) 直尺:分辨率为0.5 mm。

6.4.3.2 试样

剥去隔膜膜卷最外3层薄膜,取一段长度大于1 000 mm的薄膜作为试样,取样时应缓慢放卷,其速度约300 mm/s。

6.4.3.3试验步骤

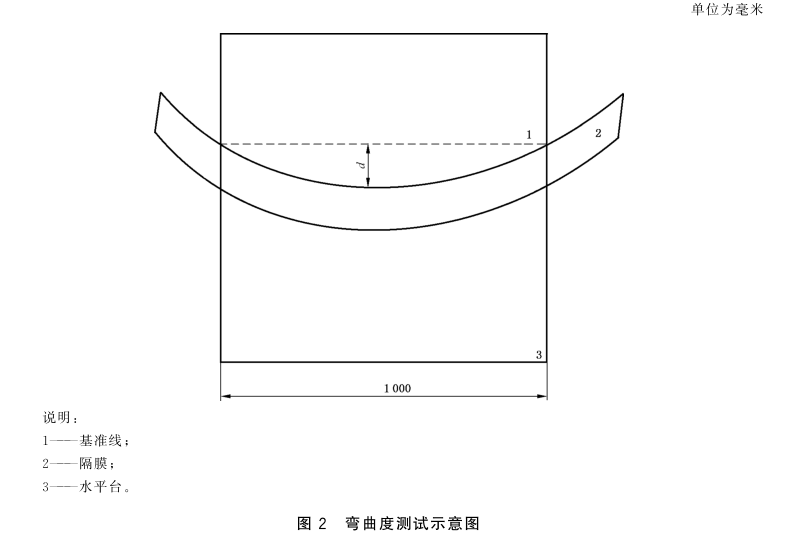

如图2所示，平整水平台上画1000mm长基准线,将隔膜沿纵向放置于基准线上。用手指从一端起轻压试样,使之与桌面紧密接触,尽可能赶去里面的空气,用手指轻压住试样两端,慢慢的上下移动试样，使其两端的边缘与基准线的边缘重合。用直尺测量隔膜该纵向边缘与基准线之间的最大垂直距离d为弯曲度。

6.5物理性能.

6.5.1拉伸强度、断裂伸长率

按GB/T 1040.3- 2006的规定进行,采用宽为(15士0.1)mm的2型试样,夹具间的初始距离(100土5)mm,试验速度为(250士10) mm/ min。

6.5.2热收缩率

6.5.2.1试验设备

试验设备应符合下列要求:

a) 鼓风式恒温箱:准确度为士1 °C;

b) 不锈钢板;

c)长度测量器具:分辨率为0.1 mm或0.5 mm。

6.5.2.2试样

在膜卷的纵向方向上裁取100mmX100mm的正方形隔膜3块,切取隔膜时应使一个边缘与隔膜的纵向边缘平行,最大偏离角度不应超过5°,并做好纵向横向的标识。若隔膜宽度<100mm,则取样大小为:100 mmX隔膜宽度。

6.5.2.3试验步骤

将不锈钢板和两片定量滤纸放人烘箱中部位置,控制温度使不锈钢板和滤纸达到(90土1)°C或(120士1)°C。

按照图3所示标记隔膜的纵向和横向,根据实际需求使用相应分辨率的长度测量器具分别量取试样纵向和横向的长度后,将隔膜平展放置于鼓风式恒温箱中部不锈钢板上的其中一片定量滤纸上,完毕后用另外一片定量滤纸压住,关上恒温箱门,开始计算时间,在90 °C的温度下保持2 h士12 min,或在120 C的温度下保持1 h士6 min。
