GB/ T 2792-1998 压敏胶粘带180°剥离强度试验方法

2024-04-09 09:28

已查看89次

1范围

本标准适用于单、双面压敏胶粘带与不锈钢板180*剥离强度的测定,也适用于与其他材料，如PVC,ABS,PE等。

2引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 3280--1992不锈钢冷轧钢板

JB/T 7499- -1994 耐水砂纸

3定义

本标准采用下列定义:

剥离强度peel strength

在规定的剥离条件下,使胶接试样分离时单位宽度所能承受的载荷。用kN/m表示。

检测仪器：ETT-AM材料试验机

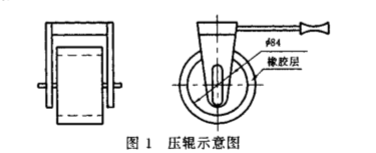

4.1.1压辊是用橡胶包覆的直径(不包括橡胶层)约84 mm,宽度约45 mm的钢轮子。

4.1.2包覆橡胶硬度(邵尔A型)为80*士5*,厚度约6 mm.

4.1.3 压辊的质量为2 000 g士50 g.

4.2试验机

4.2.1拉力试验机应使试样的破坏负载在满标负荷的15%~85%之间。力值示值误差不应大于1%.

试验机以下降速度300mm/min士10mm/min连续剥离.

4.2.2拉力试验机应附有能自动记录剥离负荷的绘图装置.

5试样

5.1胶粘带 ;胶粘带宽度为20 mm士1 mm,25 mm士1 mm两种,长度约200 mm。

5.2试验板(见图 2):试验板长度为125 mm士1 mm,宽度为50 mm土1 mm,厚度1.5~2. 0 mm.试验板材质为GB/T 3280规定的0Cr18Ni9或1Crl8Ni9Til.试验板表面用JB/T 7499--1994规定的粒度为P280的耐水砂纸,先沿横向轻轻打磨,在整个板面上磨出轻度痕迹,再沿纵向均匀打磨,除去这些痕迹。试验板使用次数频繁及长期没有使用后,应再打磨后使用。试验板表面有污染或伤痕时,应及时更换。

试验板如使用PVC.ABS.PE材料时.其材质及表面情况可在试验报告中说明。

7试验步骤

7.1 用擦拭材料沾清洗剂擦拭试验板,然后用干净的脱脂纱布将其擦干,如此反复清洗三次以上,直至板的工作面经目视检查达到清洁为止。清洗后,不得用手和其他物体接触板的工作面. .

7.2 用精度不低于0. 05 mm的量具测量胶带的宽度。

7.3在制备试样前,先撕去外面的3~5层的胶粘带,然后再取200mm以上的胶粘带(胶粘带粘合面不能接触手或其他物质)。并把胶粘带与清洗后的试验板粘接。在试验板的另一端下面放置一条长约200mm.宽40mm的涤纶膜或其他材料,然后用压辊在自重下以约300mm/min的速度在试样上来回滚压三次(试样与试验板粘合处不允许有气泡存在)。

7.4试样制备后应在试验环境下停放20~40min后进行试验。

7.5 将试样自由端对折180°,并从试板上剥开粘合面25 mm.把试样自由端和试验板分别夹在上、下夹持器上。应使剥离面与试验机力线保持一致。试验机以300 mm/min士10 mm/min下降速度连续剥离，并有自动记录仪绘出剥离曲线。

7.6 双面压敏胶粘带与不锈钢板或其他材料粘接时，先撕去双面胶粘带外面的3~5层,然后再取200 mm以上胶粘带粘貼在聚酯薄膜上,然后再剥去另一面的隔离纸按第7.3.7.4.7.5规定进行试验.

7.7测定单面乐敏胶粘带或双面压敏胶粘带与薄片.薄膜等材料剥离强度时,先将薄片、薄膜等粘贴在钢板上,然后按第7.3.7.4.7.5规定进行试验。

上一篇：GB T 36363-2018锂离子电池用聚烯烃隔膜下一篇：ISO 8295-1995塑料薄膜和片材摩擦系数的测定
