本标准参照采用国际标准ISO 1184- 1983 《塑料薄膜拉伸性能的测定》。

1主题内容与适用范围

本标准规定了塑料薄膜和片材的拉伸性能试验方法。

本标准适用于塑料薄膜和厚度小于1mm的片材。不适用于增强薄膜、微孔片材和膜。

2引用标准

GB2918塑料试样状态调节和试验的标准环境

GB6672塑料薄膜和薄片厚度的测量机械测量法

3试验设备

检测设备：ETT-A 电子拉力试验机

3.1任何可做拉伸试验并能满足3.2、3.3、3.4条要求的试验机均可使用。

3.2试验机应备有适当的夹具，该夹具不应引起试样在夹具处断裂，施加任何负荷时，试验机上的夹具应能立即对准成一条线，以使试样的长轴与通过夹具中心线的拉伸方向重合。

3.3试验夹具移动速度应满足规定要求。

3.4试验机示值在记录仪满值(或每级表盘满刻度)的10%~90%间，示值误差应在+1%以内。

3.5测量厚度的仪器应符合GB6672中的要求。

4试样

4.1试样形状及尺寸

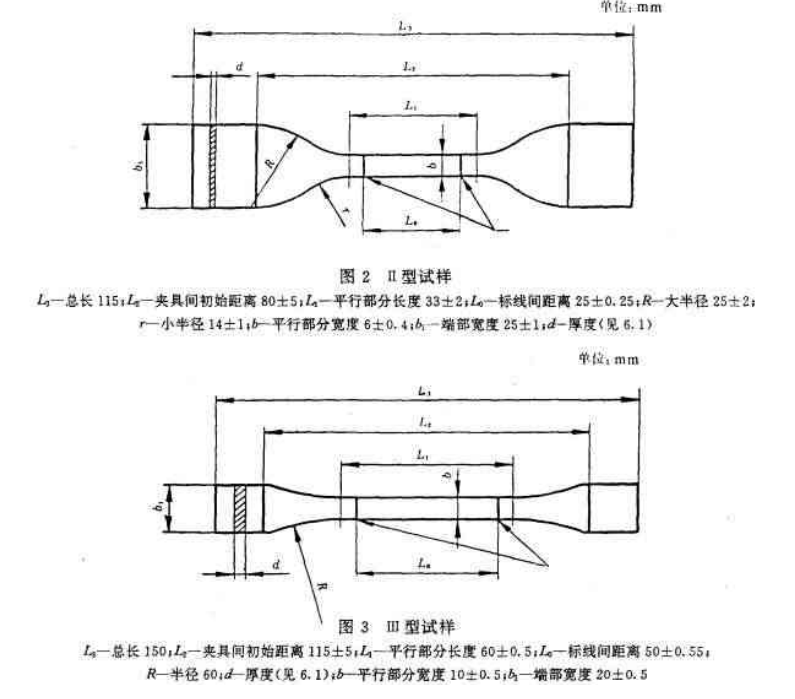

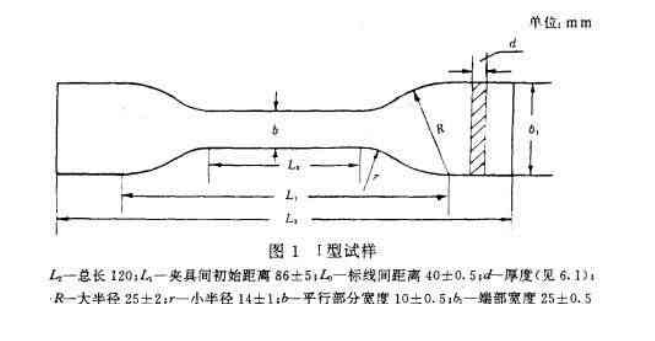

本方法规定使用四种类型的试样，I、II、 II型为哑铃形试样。见图1~图3。IV型为长条型试样，宽度10~25 mm，总长度不小于150 mm，标距至少为50 mm。

4.2试样选择

可根据不同的产品或按己有的产品标准的规定进行选择。一般情况下，伸长率较大的试样不宜采用太宽的试样。

4.3试样制备

4.3.1试样应沿样品宽度方向大约等间隔裁取。

4.3.2哑铃形及长条形试样均可用冲刀冲制，长条形试样也可用其他裁刀裁取。各种方法制得的试样应符合4.1要求。试样边缘平滑无缺口。可用低倍放大镜检查缺口，舍去边缘有缺陷的试样。

4.3.3按试样尺寸要求准确打印或画出标线。此标线应对试样不产生任何影响。

4.4试样数量

试样按每个试验方向为一-组， 每组试样不少于5个。

6试验步骤

6. 1用GB 6672中规定的上、下两侧面为平面的量具测量试样厚度，用精度为0. 1 mm以上的量具测量试样宽度。每个试样的厚度及宽度应在标距内测量三点，取算术平均值。厚度准确至0.001 mm，宽度准确至0.1mm。哑铃形试样中间平行部分宽度可以用冲刀的相应部分的平均宽度。

6.2将试样置于试验机的两夹具中，使试样纵轴与上、下夹具中心连线相重合，并且要松紧适宜，以防止试样滑脱和断裂在夹具内。夹具内应衬橡胶之类的弹性材料。

6.3如用伸长仪，在施加应力前，应调整伸长仪的两侧测量点与试样的标距相吻合。伸长仪不应使试样承受负荷。

6. 4按规定速度，开动试验机进行试验。

6. 5试样断裂后，读取所需负荷及相应的标线间伸长值。若试样断裂在标线外的部位时，此试样作废,另取试样重作。



ISO 6383/2--1983塑料

本标准等效采用国际标准ISO 6383

2024-04-18 09:26:26

查看更多 >



GB 13022－91塑料薄

本标准参照采用国际标准ISO 1184

2024-04-18 09:24:25

查看更多 >



YY 0471.4-2004接触性

1范围 YY/T0471的本部分描述了评价

2024-04-17 10:08:58

查看更多 >



GB／T 13519包装用

本标准规定了包装用聚乙烯热收缩

2024-04-17 10:01:33

查看更多 >



GB/T18457制造医疗

本标准规定了公制规格0.2 mm~3.4

2024-04-16 09:41:21

查看更多 >



染色仪对牙磨块

用途及使用范围 RS染色仪是针对

2024-04-16 09:30:39

查看更多 >
