GB/T 21529电解传感器法水蒸气透过率测试仪

2024-05-28 09:48

已查看186次

镀铝类薄膜在软塑包装材料领域占有举足轻重的地位，是一种具有较高阻隔性的包装材料。由于其较好的阻气性、阻湿性、遮光性、保香性等优点，应用十分广泛，常用于食品，药品等行业包装使用。为了确保镀铝膜更好的阻湿性能，就需要借用专业的镀铝膜水蒸气透过率测定仪仪器进行检测。

参考标准：GB/T 21529塑料薄膜和薄片水蒸气透过率的测定电解传感器法

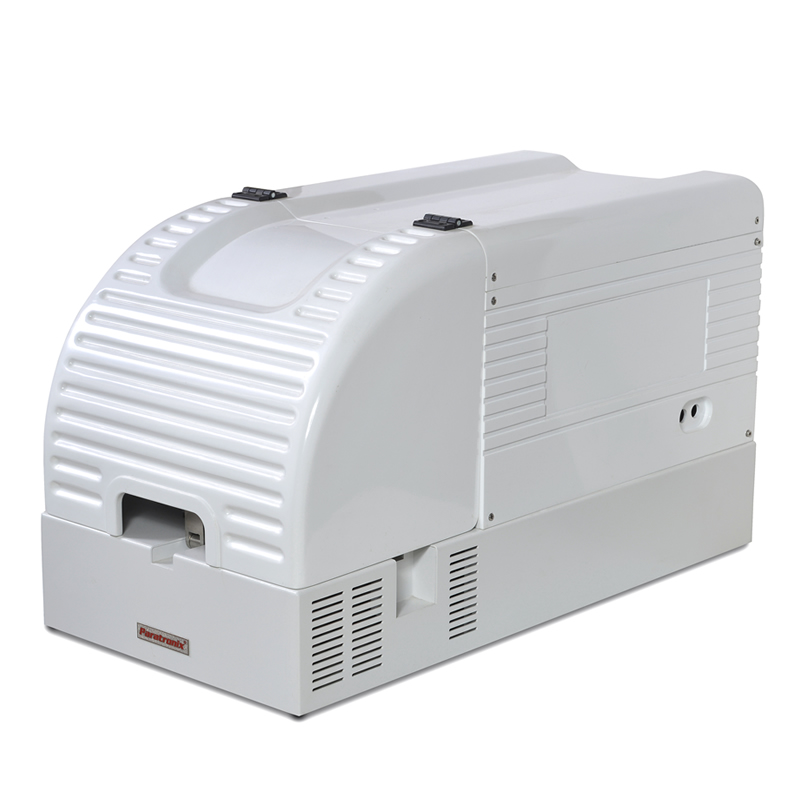

检测仪器推荐：WVTR-E3水蒸气透过率测试仪


将试样装夹到渗透腔内后,试样将渗透腔分成干腔和湿腔(湿度可调)。在干腔中有干燥的载气流通过,从湿腔透过试样的水慕气由载气携带到电解池内。电解池的结构通常为:内有两个螺旋形金属电极,电极安装在玻璃毛细管的内壁上,电极表面涂有一薄层五氧化二磷。载气通过玻璃毛细管,由载气所携带的水蒸气被五氧化二磷定量地吸收。通过给电极施加.-定的直流电压,将水蒸气电解成氢气和氧气。根据电解电流的数值,计算单位时间内透过单位面积试样的水蒸气量。

试验步骤

1.将盛有合适依度的碗酸溶液或蒸馏水或饱和盐溶液等介质的多孔盘放到渗透腔的湿腔中,用来形成恒定的湿度环境.

2 .相对湿度与硫酸溶液浓度之间的关系见附录A.相对湿度与饱和盐溶液之间的关系见附录B。用蒸馏水可产生100%的相对湿度环境。

3. 将试样放置到渗透腔的干.湿腔之间(见图1),关闭且密封好渗透腔。

4 .将换向阀调节到合适的位置,使载气经过干燥管到干腔,绕过电解池(经过图1中A-B路径)直接通向大气。这样可以避免在装夹试样的过程中进人干腔的湿气被带人电解池,从而使电解池受潮,使试验结果无效。

5.向电解池施加一定的直流电压。将电解池一直保持在工作通电的状态,除非长时间不使用它。

6.大约30min后,将换向阀调节到试验位置,使载气(经过图1中C-B路径)通过电解池。

7. 按一定的时闻间隔定时测量电解电流的变化量,当相邻3次电流采样值波动幅度不大于5%时，可视为电流已保持恒定，水蒸气渗透达到稳定状态,记录下电流值。
