1范围
本文件规定了液体食品包装用塑料复合膜、袋的分类、要求、试验方法、检验规则、标志、包装、
运输和贮存。
本文件适用于由塑料与塑料、塑料与纸和/或铝箔(或其他阻隔材料)制成的复合膜、袋。.
2规范性引用文件
下列文件中的条款通过本文件的引用而成为本文件的条款。凡是注日期的引用文件,其随后所有的.
修改单(不包括勘误的内容)或修订版均不适用于本文件,然而,鼓励根据本文件达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本文件。
GB/T 191包装储运图示标志
GB/T 1037 塑料薄膜与薄片水蒸气透过性能测定杯式增重与减重法
GB/T 1038. 1塑料薄膜和薄片气体透过性试验方法压差法
GB/T 1040.3 塑料拉伸性能的测定第3部分:薄塑和薄片的试验条件
GB/T 2828. 1计数抽样检验程序第1部分:接收质量限(AQL) 检索的逐批检验抽样计划
GB/T 6673塑料薄膜的薄片长度和宽度的测定
GB/T8808软质复合塑料材料剥离试验方法
GB/T 10004包装用塑料复合膜、袋干法复合、挤出复合
GB 14934食品安全国家标准消毒餐(饮)具
GB/T 19789 包装材料塑料薄膜和薄片氧气透过性试验库仑计检测法
GB 29921食品安全国家标准预包装食品中致病菌限量
QB/T 2358 塑料薄膜包装袋热合强度试验方法
6. 4机械性能和物理性能
6.4.1 拉断力、拉伸强度

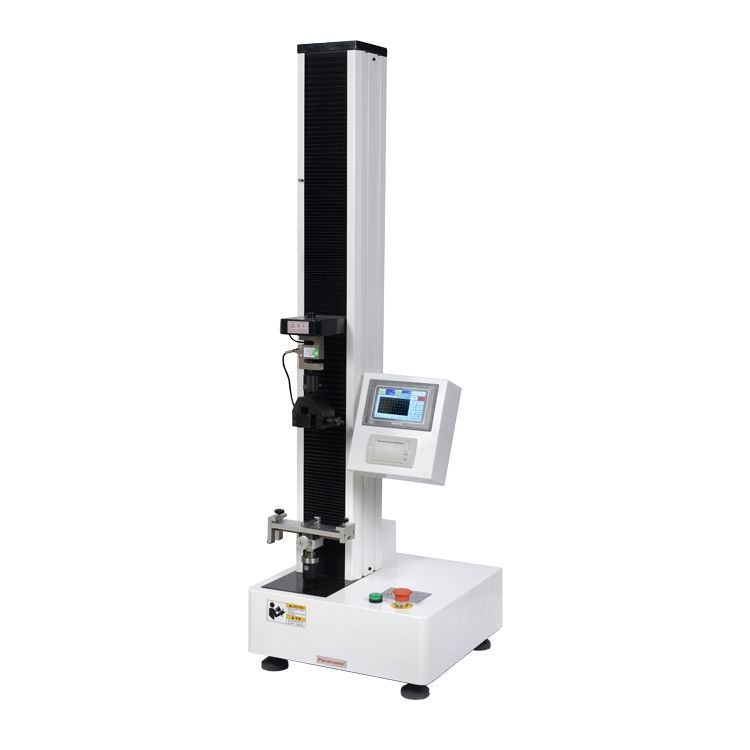

检测仪器:拉力试验机
按GB/T 1040. 3的规定进行。采用长条试样,长度为≥150mm,宽度为15mm,夹具间的初始距离为(100土1) mm, 试样拉伸速度(空载)为(100士 10) mm/min。
6.4.2封合强度
检测仪器:热合强度测试仪
尺寸应是长度为100mm土1mm、宽度为15mm士0. 1mm的长方形;如不能取到展开长度为100mm土1mm的试样时,允许用粘接带从两端粘接同样材料,达到试样规定尺寸。
6.4.2.2试验用封合包装袋数量, 应由供货方按规定提供。
6.4.2.3其它 按QB/T 2358的规定进行。
6.4.3内层 塑料膜剥离强度
检测仪器:剥离强度测试仪
按GB/T 8808-1988 进行。
6.4.4 复合塑料膜与纸粘结度
检测仪器:电子拉力试验机
仅适用于ZS膜、袋和ZLS膜、袋。
6.4.4.1试验 步骤
a)从试样上截取长度为1m、宽度为幅宽的二次试样,将其放置在平面上,内层PE面向上放置。
b)从二次试样的一角开始,用刀在纸与复合PE层之间剥离开,慢慢撕下-条,宽度为30mm一 50mm,穿过整个幅宽。视觉检查暴露的复合层表面,判断塑料表面上粘有纸纤维的面积百分率。从对角反向重复此试验步骤。
c)继续用刀将试样整幅分成宽度为80mm的条若干,手工慢慢将其从机器方向及反方向剥离开,视觉检查其暴露的复合层表面,判断塑料表面上粘有纸纤维的面积百分率,以较差的结果为准。
6.4.5氧气透过量
检测仪器:氧气透过率测试仪
按GB/T 19789或GB/T 1038. 1的规定进行。试验时食品接触面应朝向氧气低压侧,以GB/T 19789作为仲裁方法。
6.4.6水汽透过量

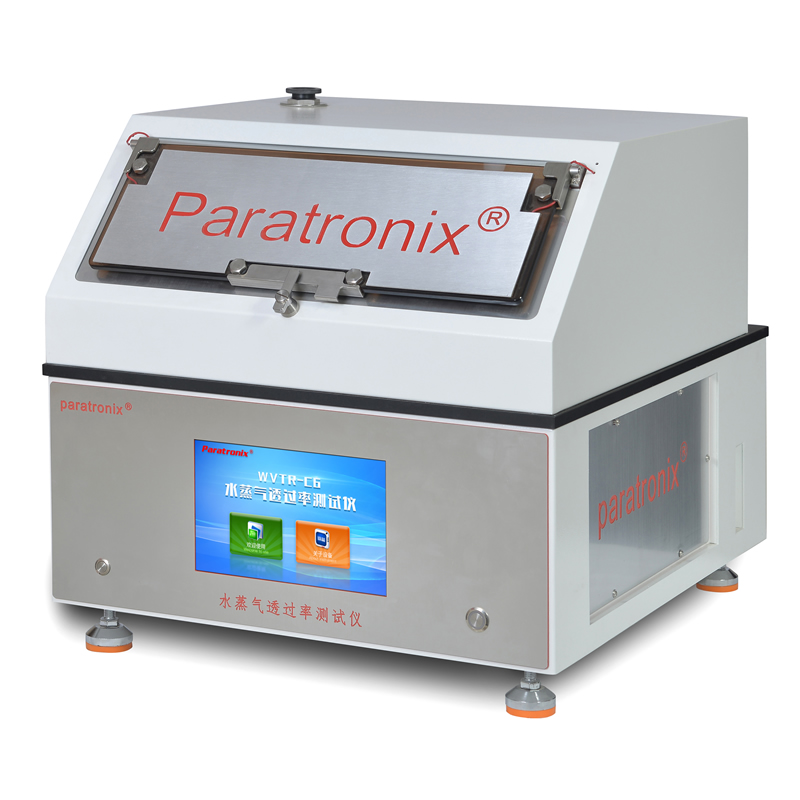

检测仪器:水蒸气透过率测试仪
按GB/T 1037 或GB/T 26253 的规定进行。试验条件为温度(38士0.5) C,相对湿度(90士2) %,
试验时将热封面朝向湿度低的一-侧。具体检测方法由供需双方共同商定。
GB/T 26253为仲裁方法。
6.6 耐压性能
6.6.1图1所示为耐压性能试验装置。

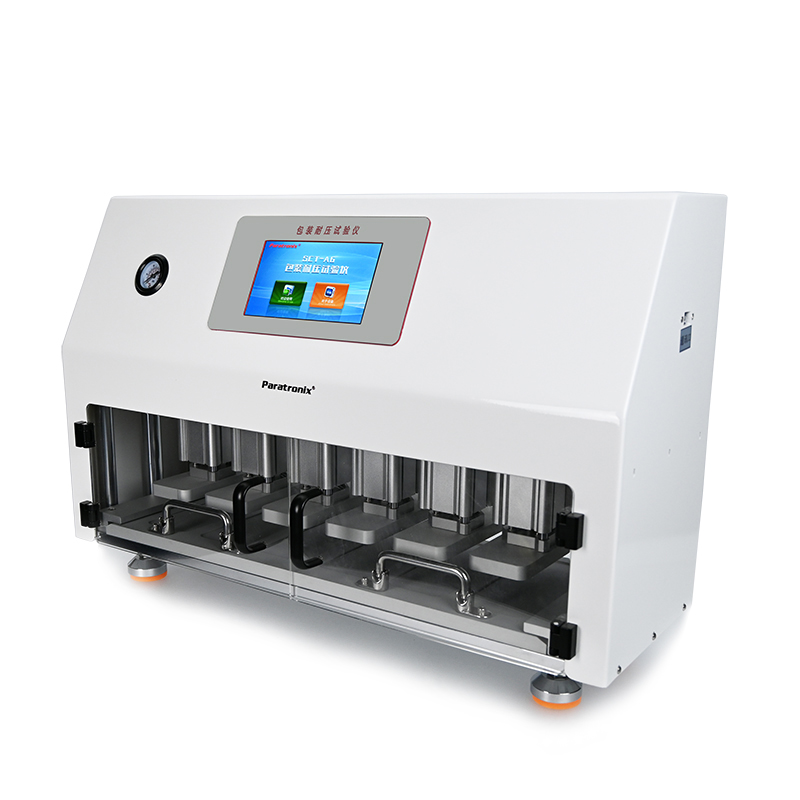

检测仪器:包装耐压性能测试仪
6.6. 2试验用封合包装袋数量大于等于5个。
6.6.3耐压时间大于等于1min,试验用封合包装袋不应渗漏和破裂。
6.7 跌落性能
检测仪器:跌落试验仪
6.7.1试验面应为坚硬、光滑的水平面(如:压光水泥地面或水磨石地面等),不应有尖锐物体。
6.7. 2试验用封合包装袋数量大于等于5个。
6.7.3试验用封合包装袋不应渗漏和破裂。
6.8 耐热性
SS膜、袋/ZS膜、袋/LS膜、袋的耐温性按GB/T 10004的规定进行。
查看更多 >
查看更多 >
查看更多 >
查看更多 >
查看更多 >
查看更多 >
联系我们
