YY/T 1932-2024和YY/T 1819-2022牙科学拉伸性能检测

2025-02-15 10:29

已查看159次

一、YY1932-2024牙科膜片式无托槽正畸矫治器

膜片式无托槽正畸矫治器是使用热塑性聚合物膜片,在患者的牙齿模型上经加热加压加工制成用于对患者牙齿畸形的正畸治疗。

1、采用标准的3D打印模型，，制作3个3D打印牙膜在3D打印牙膜上通过热压成型制作3个矫治器试样，将试样放入37±1的蒸馏水中完全浸没24h±1h

2、对每个试样，分别用两个夹具抵靠在试样前牙两侧圆形凹槽中心A点和B点上，使得试样悬空。其中一侧夹具位置可调节，且两个夹具之一连接至测力装置上。该装置测力精度不低于0.01N,位置调节精度不低于0.02 mm。初始状态下，调节测力装置位置使其产生0.1N的预紧力。随后调节测力装置的位置，使两个夹具相对距离减少0.5mm± 0.02 mm,记录夹具上的初始夹持力F

保持夹具对试样的夹持量不变72 h2 h。在持续施力周期内，应保证试样在夹具之间不发生脱落或掉落。72 h±2 h后，记录夹具上的持续夹持力F。

二、YY/T 1819-2022牙科学正畸矫治器用膜片

正畸矫治器用膜片多为热塑性高聚物,在患者的模型上经加热加压加工制成正畸矫治器,对患者进行正畸治疗。

测试项目：拉伸弹性模量、屈服应力、屈服拉伸应变、拉力衰减、直角撕裂强度

4.9力学性能

拉伸性能:拉伸弹性模量700MPa~3000MPa。屈服应力25MPa。屈服拉伸应变≥4%4.9.1

4.9.2拉力衰减:拉力衰减应≤75%。

4.9.3直角撕裂强度:直角撕裂强度应>100kN/m。

5.10 力学性能

5.10.1 拉伸性能

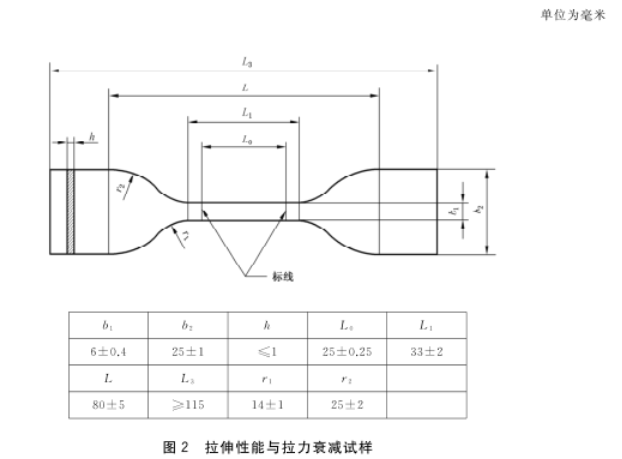

使用冲刀冲切制备图2中所述试样,并应使用适合的衬垫材料,以确保冲切的试样边缘整齐。应通过定期打磨保持冲刀锋利,并使用低倍数放大镜检查试样边缘,以确保无缺口。别除割边上有任何明显缺陷的试样。制备5个试样。

将试样固定到力学试验机上,以(1士0.2)mm/min的速度对试样施加拉力直到试样断裂。记录拉伸弹性模量、屈服应力、屈服拉伸应变,取平均值。
