YY/T 1627-2018急性创面用敷贴、创贴通用要求

2025-02-17 10:12

已查看87次

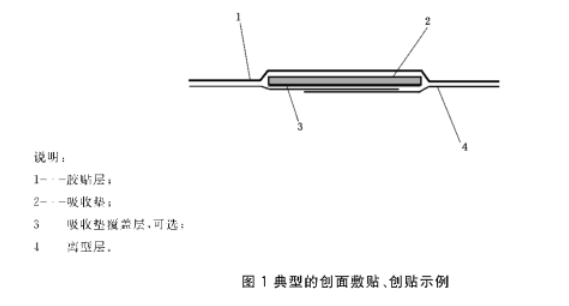

创面敷贴,创贴通常由胶贴层、吸收垫和离型层组成。吸收垫通常由单层材料或多层材料复合面成,有些吸收垫的创面接触表面覆盖一层防粘材料(如打孔等),其基木结构如图1所示。

今天，山东普创工业科技有限公司根据YY/T 1627-2018 急性创面用敷贴、创贴通用要求以及YYT0148-2006医用胶带通用要求,简单介绍一下急性创面用敷贴、创贴物理性能测试项目及相关检测仪器设备。

6.4.2 持粘性

按附录B中B12试验时,在烘箱内试验期问,贴于不锈钢板!敷斯,创贴的顶端下滑应不超过2.5 mm.

检测仪器：CZY-03-持粘试验仪


B.1.2.2 步骤

将备好的试样一端的粘贴面与不锈钢板的清洁长面接触,使试样的端部的整个宽度与距钢板端面25mm处对齐,使试样两边平行丁铜板的长边。试样的未粘贴端悬于钢板该端面以外。粘贴试样时要确保试样与制板之问没有气泡。川滚子向试样粘贴部分施加压力,以约60cm/min的速度沿试样长度方向滚乐四次,并使其在标准大气用下停放10min。在试样端线部徵标记线,在试样的悬挂端按每厘米宽度08N(80g)贴一重物,施力要均匀分布于整个带宽上。将钢板悬挂于36℃~38℃热空气烘箱内30min,使创板与重直面呈2“倾斜,以防止试样与制板剥离,开能使重物总挂。对另外4个试样重复这步骤。

对于弹性很大的创面敷贴、创贴,在所施加的重力与试样之问贴一段相同宽度的无仲展性的粘贴胶带。

6.4.3 剥离强度

按 B.1.3 试验时,敷贴、创贴每lcm 宽度所需的平均力应不小于1.0N注:对于废川场合对粘贴强度要求不高的敷贴、创贴,该指标可以取0.5,但需予以明小。

检测仪器：ETT-A电子拉力试验机


B.1.3.2 步骤

将试样贴于不锈钢板的消洁表而的中央,使试样的两边平行于钢板的两个长边。用滚子问试样粘贴部分施加压力,以约60cm/min的速度沿试样长度力向滚乐4次。使其在标准人气压下停放10 min

用力值读数范围在满景程的15%~85%之问的适宜的测力仪器,测定从铜板剥离试样所需的力(施力角为180”.剥离速度为270mm/min-330mm/min)。观测第一个25 mm 长度处施加的作川力。件30mm观测1次作用力,取6次读数的平均值。对另外4个试样重复进行试验,计算5个试样的平均值。

6.4.5 水蒸气透过性

如果创面敷贴、创贴声称“透水蒸气"“透气”,按YYT0148-2006附录C进行试验时,胶贴层每24h的水蒸气渗透应不小于 500 g'm2

检测仪器：WVTR-RC6 水蒸气透过率测试仪


C.2 步骤

将一只装有约1kg无水氯化钙的盘子,放入带有循环空气设施的电热干燥箱内,温度保持在36℃~38℃.取五只符合上述要求的小盒子,各放入约2g吸水棉,各倒入约20ml,水,用供试材料试条盖住开口的顶部,按压材料,按压时不使材料伸展,使开口完全被封住。确保湿的吸收棉不与供试材料的下表面接触。材料的宽度必须至少大于开口尺寸5mm。对封口的盒子称量,精确到毫克,将它们放入柜中约18h(计录时间精确到15min)。从柜中取出盒子,在标准大气压下冷却1h,再次称量,精确到毫克。

6.4.6 舒适性

如果创面敷贴、创贴声称具有“舒适性”,按YY/T0471.4-2004进行试验时,胶贴层可伸展性应不大于2N/cm:永久变形成不大于5%。

6.4.7 弹性

如果创面敷贴、创贴声称具有“弹性"或“弹力”.按YY/T0148-2006附录下进行试验,恢复长度成不大于全仲展长度的80%。

舒适性/弹性检测仪器：ETT-A电子拉力试验机
