GB T 1038.1塑料制品薄膜和薄片气体透过性试验方法

2025-03-07 09:51

已查看85次

本文件规定了在压差条件下,测定塑料薄膜和薄片以及多层结构材料的气体通过性的两种试验方法--压力传感器法和气相色谱法。

本文件适用于塑料薄膜和薄片气体透过性的测定,其他材料的气体造过性测定可参照使用。

注:差压法通常也称为压差法。

气体透过率

在塑料材料两侧的单位压差下,单位时间内渗透过材料单位面积的气体的量。

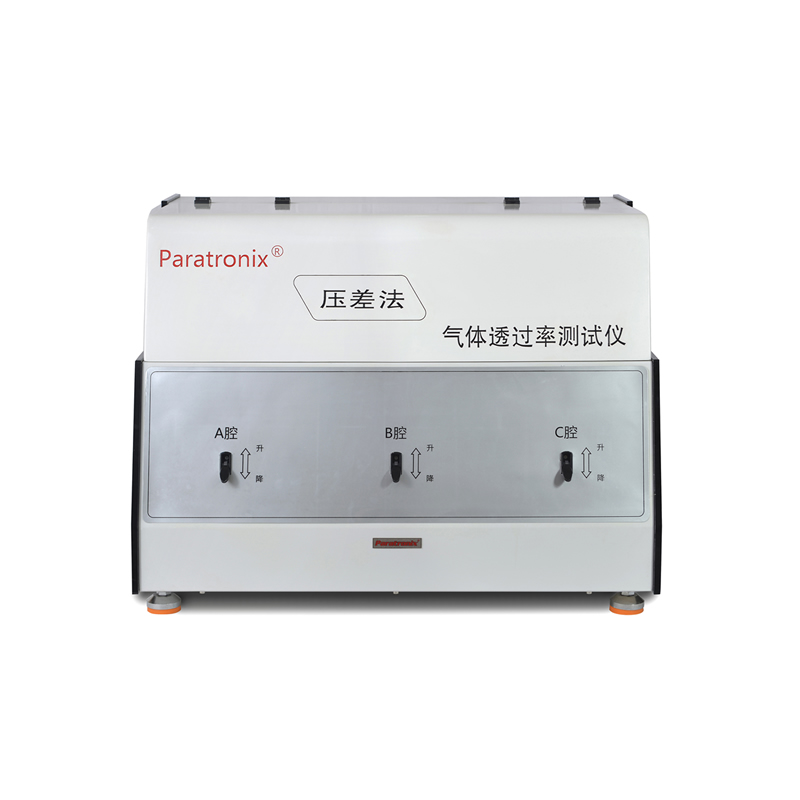

检测仪器推荐：GTR-V3气体透过率测试仪


采用压差法测试原理，将预先处理好的试样放置在上下测试腔之间，夹紧。首先对低压腔（下腔）进行真空处理，然后对整个系统抽真空；当达到规定的真空度后，关闭测试下腔，向高压腔（上腔）充入一定压力的试验气体，并保证在试样两侧形成一个恒定的压差（可调）；这样气体会在压差梯度的作用下，由高压侧向低压侧渗透，通过对低压侧内压强的监测处理，从而得出所测试样的各项阻隔性参数。符合GB1038、ASTM D1434等标准。

试验步骤

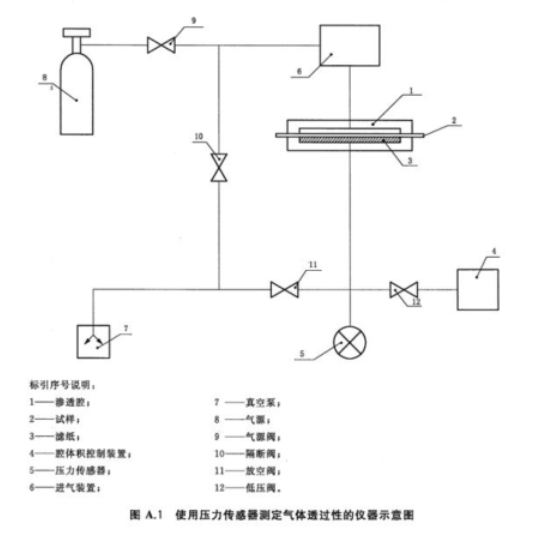

A.4.1在低压腔上放置与渗透面积相同的滤纸(见图A.1中3)。

注:滤纸用来支撑薄膜试样,推荐使用通常用作化学分析厚度在0.2mm~0.3 mm之间的滤纸。

A.4.2在渗透腔的上下两部分的平整边缘上均匀地涂抹一薄层真空油脂,将试样装在下腔上,应无起皱或松弛。

A.4.3在试样上依次放置橡胶密封圈、上腔,以均匀压力压紧渗透腔的两个部分,使试样密封。

A.4.4关闭气源阀(见图A.1中9)和隔断阀(见图A.1中10),打开放空阀(见图A.1中11)。开启真空泵,对低压腔抽真空,以使试样与滤纸贴合。打开隔断阀(见图A.1中10),对高压腔抽真空,直至低压腔压力达到27Pa以下,并继续脱气3h以上,以排除试样所吸附的气体和水蒸气。需注意,将渗透腔抽至真空所需时间取决于试样的渗透性。

A.4.5抽真空结束后,关闭真空泵、隔断阀(见图A.1中10)和放空阀(见图A.1中11),维持真空度。

A.4.6如果低压腔的压力上升,重复A.4.3~A.4.5的操作,直到低压腔压力稳定,完成脱气。

A.4.7打开气源阀(见图A.1中9),将气体导人高压腔,当达到大约0.1MPa(1 atm)的压力后,关闭气源。记录与进气装置相连的压力表上显示的高压腔压力p.若低压腔压力开始增加,表明气体开始渗透。

A.4.8绘制低压腔压力随时间变化的曲线,直至曲线成直线状,即达到渗透平衡。

A.4.9计算渗透曲线中直线部分的斜率(dp/dt,见A.5),也可使用设备记录的渗透曲线。　
